Практическая часть. Задание 1. Рассчитать в электронных таблицах статическую характеристику элемента сравнения






Задание 1. Рассчитать в электронных таблицах статическую характеристику элемента сравнения. В качестве элемента сравнения использовать мостовую схему, изображенную на рис. 2. Значения параметров схемы принять следующие: R1=1…20 Ом, R2=10 Ом, R3=10 Ом, R4=10 Ом, R5=2 Ом, U=12 В. Построить диаграмму зависимости выходного тока мостовой схемы от изменения R1, используя ПК «МВТУ» и электронные таблицы «Excel».

Порядок работы:

Из теоретических сведений следует, что зависимость выходного т ока мостовой схемы определяется по выражению (4.1), в котором R2, R3, R4, R5 и U являются постоянными величинами, а значение R1 изменяется от 1 до 20 Ом. Тогда для моделирования R2, R3, R, R5 и U будем использовать блоки «Константа» из линейки Источники, а для моделирования изменения значений R1 – блок «Линейный» . Результаты расчета отправим в файл 4. dat.

Схема для расчета статической характеристики медного термометра сопротивления в ПК «МВТУ» показана на рис. 6.

1. На Линейке типовых блоков откройте вкладку Источники, найдите блок «Константа» , щелкните на нем мышкой, а затем щелкните мышкой еще раз в Схемном Окне. После этих действий в схемном окне отразится блок «Константа». Повторите эти действия еще четыре раза. Перенесите в Схемное Окно блок «Линейный» . После выполнения каждого этапа выполнения работы сохраняйте результат.

2. Откройте вкладку Операции и перенесите в Схемное Окно восемь блоков «Умножить» , три блока «Сложить» и один блок «Разделить .

3. Откройте вкладку Данные и перенесите в Схемное Окно блок « В файл» . В Схемном Окне расположите и соедините блоки как показано на рис. 6.



Рис. 6. Модель расчета выходного тока мостовой схемы.

4. В «Свойствах» блоков установите значения, пользуясь нижеприведенной таблицей. Номера блоков проставлены у верхней правой границе блока.

Блок № Параметры Подпись блока Назначение блока
U Напряжение питания мостовой схемы
0 2.0 R1 Сопротивление R1
R2 Сопротивление R2
R3 Сопротивление R3
R4 Сопротивление R4
R5 Сопротивление R5
  R1*R2 Вычисляет R1*R2
  R2*R3 Вычисляет R2*R3
  R1*R3 Вычисляет R1*R3
  R1*R4 Вычисляет R1*R4
1 1 R3+R4 Вычисляет R3+R4
  R1*R5 Вычисляет R1*R5
  R3*R5 Вычисляет R3*R5
1 -1 -1 1 R1*R2-R1*R3- -R1*R4+R2*R3 Вычисляет R1*R2-R1*R3- -R1*R4+R2*R3
1 1 1 R1*R4+R1*R5++R3*R5 Вычисляет R1*R4+R1*R5+R3*R5
  Числитель Вычисляет значение числителя
  Знаменатель Вычисляет значение знаменателя
Скаляр Результат Вычисляет отношение числителя к знаменателю
4.dat Результат в файле 4.dat Направляет результаты расчета в файл 4.dat по указанному пути

Теперь все готово для проведения расчета.



5. Запустите построенную модель на расчет. Для этого на панели инструментов откройте вкладку Моделирование и нажмите Расчет. При наличии ошибок в схеме ПК «МВТУ» выдаст сообщение. При отсутствии сообщения об ошибке сформируется файл с именем 4.dat, который можно найти по указанному в блоке «В файл» пути. Теперь можно перейти ко второй части задачи – построению графика зависимости выходного тока мостовой схемы от изменения сопротивления R1 в электронных таблицах.

6. Откройте в текстовом редакторе Word файл 4.dat. Удалите из содержимого файла первый столбец. Замените все знаки «точка», разделяющие целую и дробную части числа знаком «запятая», а пробелы знаком «табуляция». Для того, чтобы это сделать быстро и без ошибок воспользуйтесь функцией Найти и заменить.

7. Из текстового редактора через буфер обмена перенесите полученную таблицу в электронные таблицу Excel, впишите названия столбцов, и выделив всю таблицу установите формат ячеек «Общий». Затем постройте график. Результаты работы приведены на рис. 7.

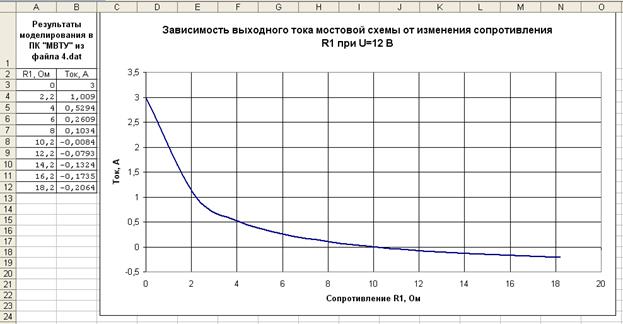

Рис. 7. Результаты обработки данных расчета в электронных таблицах Excel.



Задание 2. Рассчитать в электронных таблицах статическую характеристику элемента сравнения I=f(Q) при значениях питающего напряжения U 6 и 24 В. Построить сравнительную диаграмму зависимости выходного тока мостовой схемы от изменения R1 при значениях U 6, 12 и 24 В.

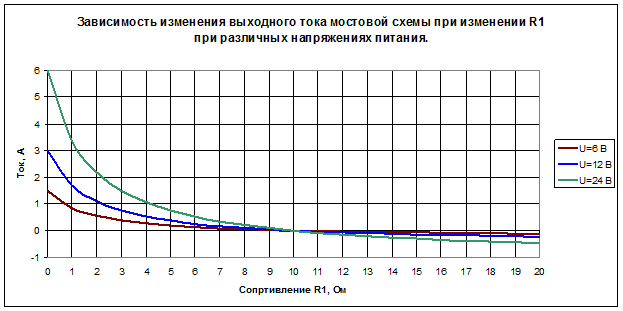

Вариант графика представлен на рис. 8.

Рис. 8. Вариант диаграммы.

Отчет должен содержать. Титульный лист, краткие теоретические сведения об элементах сравнения, постановку задач, формулы и результаты расчета, диаграммы статических характеристик, уравнения линий тренда, выводы.



Контрольные вопросы.

1. Назовите назначение элементов сравнения в схемах САР.

2. Перечислите условия баланса мостовой схемы.

3. Какими свойствами должен обладать элемент сравнения, чтобы выполнять заданные функции в схемах САР.

4. Какими свойствами должен обладать первичный преобразователь, чтобы его можно было использовать в мостовой схеме.

5. Как изменить (увеличить или уменьшить) наклон статической характеристики мостовой схемы.
