Завдання до РГР №1
|
|
Системи автоматизованого проектування
Методичні вказівки до виконання самостійної роботи
для студентів напряму “Приладобудування”
РЕДАКЦІЙНО-ВИДАВНИЧИЙ ВІДДІЛ
ЛУЦЬКОГО НАЦІОНАЛЬНОГО ТЕХНІЧНОГО УНІВЕРСИТЕТУ
Луцьк 2010
УДК 004.42
Системи автоматизованого проектування. Методичні вказівки до виконання самостійної роботи студентів напряму “Приладобудування” / Т.В. Терлецький.
– Луцьк: РВВ ЛНТУ, 2010. – 24 с.
У зручній формі подано матеріал, який необхідний для виконання розрахунково-графічних робіт і отримання практичних навичок під час створення конструкторської документації в середовищі Acad та моделювання твердотілих об’єктів у програмному пакеті Mechanical Desktop та споріднених програмах CAD.
Укладач: к.т.н., доцент Т.В. Терлецький.
Рецензенти: к.т.н., доцент В.В. Лотиш.
Відповідальний за випуск: зав. кафедри ПБ ЛНТУд.т.н., проф. В.І. Марчук.
Затверджено науково-методичною радою ЛНТУ, протокол № 4 від 28.12.10 р.
Рекомендовано до друку навчально-методичною комісією ФЕПЕС ЛНТУ, протокол № 2 від30.11.10 р.
Затверджено на засіданні методичного семінару кафедри приладобудування, протокол № 1 від 18.09.10 р.
ВИМОГИ ДО ВИКОНАННЯ
РОЗРАХУНКОВО-ГРАФІЧНОЇ РОБОТИ
Загальні вимоги
До виконання розрахунково-графічної роботи (РГР) потрібно приступати після вивчення відповідного розділу дисципліни. Перед виконанням роботи рекомендується ознайомитися з прикладами побудови аналогічних деталей.
Під час виконання РГР необхідно дотримуватися наступних вимог:
- викласти умову побудови деталі і необхідні дані;
- зробити детальний опис побудови деталі;
- в кінці роботи поставити свій підпис і дату виконання завдання;
- для письмових зауважень залишити чисті поля і чисті (1-2) сторінки в кінці роботи.
Завдання на розрахунково-графічну роботу і вибір варіанта
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз, а первые результаты появляются уже в течение первых 7 дней. Зарегистрироваться и Начать продвижение
Згідно з навчальним планом, курс «Системи автоматизованого проектування» передбачає дві РГР, які включають в себе матеріал з різних розділів.
Завдання складені за стоваріантною системою, в якій до кожної задачі початкові дані вибираються з відповідних таблиць за номером залікової книжки студента. Роботи, виконані не за своїм варіантом, не розглядаються.
Нормативні вимоги до оформлення розрахунково-графічної роботи
РГР виконується на аркушах формату А4 зі штампом 15х185 і зшивається разом з титульним листом.
Текст пишеться з однієї сторони аркушів авторучкою від руки або друкується машинописним комп’ютерним способом.
Побудовану деталь здавати викладачу на магнітних носіях (дискета, CD-R/RW, DVD-R/RW).
Завдання до РГР №1

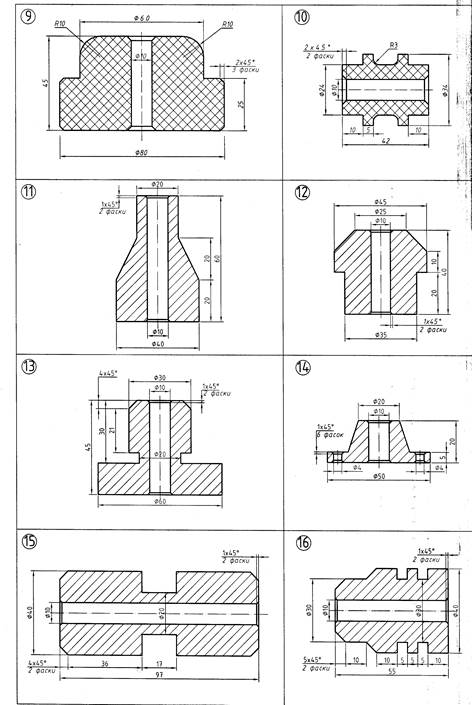

Таблиця 1
| Передостання цифра заліковки | Остання цифра заліковки | |||||||||
| Рис.1 | Рис.11 | Рис.13 | Рис.15 | Рис.2 | Рис.9 | Рис.10 | Рис.4 | Рис.16 | Рис.3 | |
| Рис.12 | Рис.2 | Рис.1 | Рис.14 | Рис.7 | Рис.5 | Рис.3 | Рис.6 | Рис.8 | Рис.4 | |
| Рис.6 | Рис.8 | Рис.3 | Рис.11 | Рис.15 | Рис.2 | Рис.12 | Рис.7 | Рис.1 | Рис.5 | |
| Рис.11 | Рис.7 | Рис.8 | Рис.4 | Рис.1 | Рис.16 | Рис.6 | Рис.10 | Рис.2 | Рис.12 | |
| Рис.13 | Рис.14 | Рис.2 | Рис.10 | Рис.5 | Рис.3 | Рис.9 | Рис.11 | Рис.7 | Рис.15 | |
| Рис.4 | Рис.5 | Рис.15 | Рис.9 | Рис.16 | Рис.6 | Рис.8 | Рис.12 | Рис.14 | Рис.1 | |
| Рис.3 | Рис.1 | Рис.11 | Рис.8 | Рис.2 | Рис.12 | Рис.7 | Рис.9 | Рис.10 | Рис.13 | |
| Рис.5 | Рис.3 | Рис.9 | Рис.6 | Рис.10 | Рис.14 | Рис.1 | Рис.8 | Рис.11 | Рис.7 | |
| Рис.2 | Рис.10 | Рис.4 | Рис.1 | Рис.3 | Рис.8 | Рис.5 | Рис.16 | Рис.9 | Рис.14 | |
| Рис.15 | Рис.7 | Рис.5 | Рис.13 | Рис.8 | Рис.4 | Рис.2 | Рис.3 | Рис.6 | Рис.10 |
Таблиця 2
|
|
