Цель работы. 1. Экспериментальная проверка законов коммутации на примере цепей






1. Экспериментальная проверка законов коммутации на примере цепей

постоянного тока.

2. Опытное определение характеристик различных видов переходных

процессов в цепях постоянного тока.







Таблица 7.1.

IL0- IL0+ IL ПР. UL0- UL0+ t п.п. τ изм. τ теор. Примечание
А А А В В с с с
                  S2 – разомкнут, S1 – замыкается
                  S1 – замкнут, S2 – замыкается
                  S1 – замкнут, S2 – размыкается



Таблица 7.2.

IС0- IС0+ UС0- UС0+ UС ПР- t п.п. τ изм. τ теор. Примечание
А А В В В с с с
                  S2 – разомкнут, S1 – замыкается
                  S1 – разомкнут, S2 – замыкается
                  S2 – замкнут, S1 – замыкается
                  S2 – замкнут, S1 – размыкается

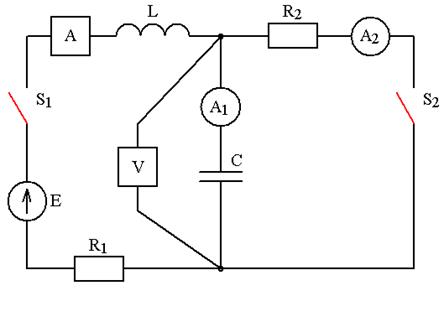

Таблица 7.3.

IL0- IL0+ IL ПР- UС0- UСO+ UС ПР. t п.п. τ изм. T Примечание
А А А В В В с с с
                    S2 – разомкнут, S1 – замыкается
                    S1 – замкнут, S2 – замыкается
                    S1 – замкнут, S2 – размыкается
                    S1, S2 – разомкнут, Е=О, S1 – замыкается

Лабораторная работа № 8

Исследование цепей периодического несинусоидального тока
