Электромагнитную совместимость промышленных устройств характеризует, с одной стороны, сопротивляемость (функциональная устойчивость) к воздействующим помехам, а с другой — отсутствие электромагнитного влияния на другие объекты. При проектировании и изготовлении электронных средств автоматизации, для достижения требуемого качества электромагнитной совместимости необходимо испытывать и количественно определять электромагнитную совместимость лабораторных и опытных образцов, а также готовых изделий. В частности, речь идет при этом о доказательстве степени устойчивости S_E к внутренним помехам, определении помехоустойчивости к внешним воздействиям S_F и о проверке или об измерении эмиссии или излучения Е помех.

Исследования макетов и образцов преследуют цель проверки выполнения и эффективности мер по обеспечению электромагнитной совместимости, таких, как:

- целесообразность схемного и конструктивного решения;

- целесообразность принятой системы соединений проводами и кабелями;

- эффективность встроенных фильтровых и разделительных ступеней;

- эффективность выбранного способа экранирования и соединения с корпусом;

- работоспособность предусмотренных помехоподавляющих элементов и устройств защиты от перенапряжений.

В остальном все испытательные и контрольные мероприятия для обеспечения электромагнитной совместимости должны гармонично сочетаться с прочими измерениями и испытаниями, предусмотренными при проектировании и изготовлении продукции.

7.1. Проверка собственной помехоустойчивости

При проверке собственной помехоустойчивости убеждаются, что для рассматриваемого объекта в пределах допустимых неэлектрических воздействий z_an₁ при любых возможных внутренних электромагнитных воздействиях не наступает нарушения функционирования.

Для практического подтверждения внутренней помехоустойчивостинеобходимо:

- установить такие режимы функционирования, которые гарантируют наибольшую активность внутренних источников помех;

- создать экстремальные внешние условия, т.е. z_an _min и z_an _max, в частности, установить наибольшую допустимую температуру, так как с изменением температуры изменяются пороговые значения характеристик полупроводниковых элементов;

- во время испытаний соблюдать условие z_ae = 0, т.е. объект следует тщательно защитить от внешних влияний.

Данные о собственной помехоустойчивости прибора достоверны лишь в том случае, если точно засвидетельствованы условия испытаний (функции прибора, характеристики испытательной установки, окружающие условия).

7.2. Испытания на устойчивость к внешним помехам

Испытание промышленного устройства на устойчивость к внешним помехам должно показать способность устройства переносить без нарушения функционирования внешнее электромагнитное воздействие определенного вида и установленной интенсивности. Для этого при помощи генератора помех воспроизводятся испытательные помехи z_pj, (j = 1, 2,... т), которые непосредственно или косвенно через механизмы связи подводятся к различным участкам прибора. При этом речь идет об определении устойчивости к помехам, которые могут поступать по сетевому проводу, через информационные входы и выходы или через корпус прибора; а также к помехам, обусловленным электрическими, магнитными или электромагнитными полями, воздействующими на прибор.

Цель исследований при этом состоит в том, чтобы определить конкретные значения выбранных компонентов вектора внешней помехоустойчивости. Для этого параметр испытательной помехи z_pj ступенчато повышается до граничного значения S_F, т. е. пока не наступит нарушение функционирования (Δ а = ε). Устойчивость к внешним помехам подтверждается воздействием на объект нормированной испытательной помехи в жестких условиях испытаний. При этом прибор должен безотказно работать, т. е. должно соблюдаться условие Δ а = ε.

Если ранее из-за отсутствия достаточного опыта и, как следствие, нормативов, испытания электронных приборов на электромагнитную совместимость проводились с использованием подручных средств, то в настоящее время имеются для объективной оценки помехоустойчивости национальные и международные стандарты, в которых рекомендуются и предписываются репрезентативные испытательные воздействия на изделия. Соответствующие приборы и испытательные системы выпускаются промышленностью и предлагаются рядом фирм. По своим возможностям различаются следующие основные группы таких приборов:

- устройства для имитации типичных для сети помех, таких, как: высшие гармоники; импульсы, наложенные на напряжение сети; изменения напряжения сети (снижения и паузы); несимметрия фаз и изменения частоты;

- генераторы для воздействия слабыми и сильными напряжениями и токами переходных режимов, которые могут возникать как в информационных, так и в энергетических линиях вследствие аварий или коммутаций, а также из-за воздействия молнии;

- генераторы для имитации разрядов статического электричества, в частности, с тела человека;

- генераторы промышленной частоты и импульсные устройства, имитирующие магнитные поля от рабочих токов и токов коротких замыканий, а также молний;

- генераторы средней и высокой частоты для имитации электромагнитного поля частотой от 10 кГц до 18 ГГц, создаваемого стационарными и передвижными передатчиками любого вида (с качающейся частотой и модуляцией).

Кроме того, известны специальные испытательные генераторы для имитации электромагнитных полей ядерного взрыва. Существуют также приборы для имитации помех, характерных только для определенных технических областей, например для автотранспорта.

Вспомогательными элементами при проведении испытаний на помехоустойчивость являются устройства связи в виде специальных схем и приспособлений (емкостные и индуктивные щупы, электроды для воспроизведения разрядов статического электричества, антенны) для присоединения объекта испытаний к генератору помех или для имитации воздействия поля на объект, а также необходимые измерительные средства. Важнейшие вспомогательные устройства нормированы.

7.2.3. Устойчивость к помехам, поступающим по проводам

Такие помехи могут попадать в прибор через вводы питания, входные и выходные элементы сигнальных и управляющих устройств и линий передачи данных.

На вводах питания могут иметь место возмущения напряжения питания, такие, как гармоники, изменения (уменьшение и исчезновение) напряжения, несимметрия фаз, наложения на напряжение питания импульсов и высокочастотных колебаний, переходные перенапряжения и отклонения частоты от номинальной.

а, б–принципиальные схемы испытаний; в – компоновка испытательного устройства; 1 – генератор испытательной помехи; 2 – объект испытания; 3 – приборы контроля функционирования объекта; 4 – элемент связи с сетью; 5 – деревянный стол; 6 – заземление

На рис. 7.1. а изображена принципиальная схема для испытаний на помехоустойчивость при спадах напряжения, перерывах питания, изменениях частоты, несимметрии сети, а на рис. 7.1. б – для определения помехоустойчивости при наложении на напряжение питания импульсов, напряжений сигналов, высокочастотных напряжений и гармоник. На рис. 7.1. впоказана компоновка испытательного устройства. В нем все приборы расположены на деревянной подставке на высоте 10 см от заземленной медной или алюминиевой поверхности.

При испытаниях объекта на устойчивость к снижениям напряжения или перерывам питания испытательный генератор помехи включается непосредственно между сетью и объектом (рис. 7.1. а). При воздействии на объект питающего напряжения с наложенными импульсами или высокочастотными колебаниями требуется устройство связи генератора, объекта и сети друг с другом (рис. 7.1. б), при помощи которого испытательная помеха подводится к объекту испытаний при нормированных условиях и при исключении сторонних помех. Коэффициенты демпфирования устройства связи D_GP, D_GN и D_NP должны удовлетворять следующим требованиям: D_GP должен быть по возможности малым, a D_GN – как можно большим, D_NP – очень малым для напряжения сети и предельно большим для высокочастотных сетевых помех.

7.2.4. Помехоустойчивость при воздействии разрядов статического электричества

Особое значение имеют разряды статического электричества, которые возможны с тела человека на корпус обслуживаемого прибора. Возникающие при этом воздействия, при соответствующих испытаниях на помехоустойчивость, имитируются генераторами. Нарис. 8.6. а, в, дприведены типичные для таких испытаний схемы, а на рис. 7.2. б, г, е – виды стендов для испытаний настольных приборов. Устройства для испытаний устанавливаемых на полу приборов (шкафов) аналогичны.

. Питание 4испытательного генератора осуществляется так, чтобы в сеть не попадали помехи по проводам. Накопительный конденсатор C_s и разрядный резистор R_d (см.рис. 7.2.) вместе с разрядными электродами, конструкция которых нормирована, размещаются в электроде-пистолете 7.

Во всех случаях объект располагается изолированно на деревянном столе высотой 0, 8 м, покрытом проводящей пластиной. Стол установлен на проводящей плоскости 6, соединенной с защитным заземлением (рис. 7.2. б, г, е). Испытуемый объект питается через сетевой фильтр 5. Устройство 8служит для контроля функционирования объекта во время испытания

Рис. 7.2. Испытания на устойчивость к разрядам статического электричества:

а, б–с непосредственным контактом; в, г – без контакта; д, е – с искровым контактом; 1 – испытуемый объект; 2 – горизонтальная алюминиевая или медная пластина (0, 8× 1, 6 м); 3 – деревянный стол высотой 0, 8 м; 4 – блок питания; 5 – сетевой фильтр; 6 – защитное заземление; 7 – испытательный пистолет; 8 – приборы контроля функционирования объекта; 9 – вертикальная медная или алюминиевая пластина связи (0, 5´ 0, 5 м)

7.2.5. Помехоустойчивость к воздействиям поля

Электронные промышленные устройства, особенно работающие на электростанциях, обычно подвергаются воздействию длительных магнитных полей с частотой сети, обусловленных рабочими токами электроэнергетического оборудования; кратковременных электрических полей с частотой сети, вызванных аварийными режимами; импульсных полей, создаваемых молнией, токами коротких замыканий, а также высокочастотных затухающих полей, возникающих, например, при работе разъединителей в устройствах средних и высоких напряжений.

Для проверки приборов на помехоустойчивость при таких воздействиях применяются испытательные помехи. Они создаются при помощи генераторов и воздействуют на объект, помещенный в катушках специальной формы. На рис. 7.3. показаны такие катушки, предназначенные для испытания электронных шкафов. Объект устанавливается на изоляционной подставке высотой 0, 1 м на металлическом полу, соединенном с защитным заземлением.

Рис. 7.3. Пример устройства для испытаний объекта на воздействие магнитных полей:

А, В ‑ подсоединения испытательных генераторов (см. табл. 8.1.); S_a, S_b, S_c_,‑ катушки; РЕ ‑ защитное заземление

Три совмещенных катушки S_a, S_b и S_c, оси которых ортогональны друг другу, создают охватывающее объект трехмерное поле, переменное или импульсное, в зависимости от того, какой генератор помехи подсоединен к катушкам. Катушки S_a и S_b, электрически соединены с заземленной поверхностью, как показано на рисунке. Размеры катушек зависят от габаритных размеров объекта и выбираются такими, чтобы расстояние между катушкой и стенкой объекта было не менее 20 % длины катушки.

Размещение испытательного устройства в экранированном помещении не обязательно, однако рекомендуется, если имеется опасность создать помехи находящимся вблизи электронным устройствам.

Измерение эмиссии помех электрическими промышленными устройствами имеет цель: либо установить, в какой степени возмущается пространство вблизи них из-за излучения электромагнитной энергии, создающей помехи; либо доказать, например, в рамках типовых испытаний, что параметры излучения помех не выходят за границы, установленные нормативными документами. Специально для гарантии радиоприема без помех, а также для нормального функционирования радиослужб (радиопереговоры, радиорелейная связь, радионавигация) установлены предельные значения радиопомех в соответствующих нормативных документах DIN/VDE. Они базируются на интернациональных, согласованных с МЭК или Международным специальным комитетом по радиопомехам (SISPR) значениях. С другой стороны, они ориентированы на всегда имеющееся неустранимое базовое нижнее (фоновое) значение таких естественных помех, как космические и атмосферные шумы. Это означает, что помехи, исходящие из промышленной установки, в зависимости от ее предназначения, должны уменьшаться до фонового значения, например при удалении на 3 или 10 м.

Для обеспечения воспроизводимости результатов при измерениях эмиссии помех, условия измерений и основные требования, предъявляемые к измерительным приборам, нормированы, как и при измерениях и испытаниях на помехоустойчивость. Этому способствует и документирование результатов в измерительном протоколе, где помимо измеренных значений и условий измерений приводят такие дополнительные сведения, как: точное обозначение объекта, его режим работы, использованные измерительные средства и стандарты, дата, фамилия проводившего измерения и т. д.

7.3.1. Измеряемые величины и измерительные средства

Частоты помех, обусловленных гальваническими связями, достигают 30 МГц, а вызванных полями – более 30 МГц (см. рис. 4.1.). Это связано с тем, что длина волны излучения помехи соизмерима с геометрическими размерами объектов, включая длину соединительных проводов.

Распространение помех происходит вдоль сигнальных и сетевых проводов и линий управления и передачи данных, которые присоединены к промышленному устройству. Эти помехи представляют собой напряжения или токи и их можно измерить в виде симметричных, несимметричных или асимметричных компонентов.

Помехи при воздействии поля в ближней зоне (х < λ /2π) проявляются в виде электрического или магнитного полей, в зависимости от того, какое воздействие на антенну преобладает – напряжение или ток, а в дальней зоне (х < λ /2π)– в виде электромагнитного поля, для которого между напряженностями электрического и магнитного полей справедливо четкое соотношение: Е/Н = 377 Ом. В этом случае для характеристики эмиссии помех используют напряженность электрического поля и мощность.

На рис. 7.4. показаны важнейшие измерительные средства, используемые при измерениях эмиссии. В качестве измерительных датчиков применяются:

- токовые клещи (SWZ) для измерения токов помех I_st_;

- схемы (NNB)для регистрации напряжений помех U_st;

- абсорбционные измерительные щупы (AMZ)для регистрации мощности помех P_st;

- разнесенные антенны (рамочные, стержневые, логарифмические и др.) для измерения напряженностей электрического и магнитного полей.

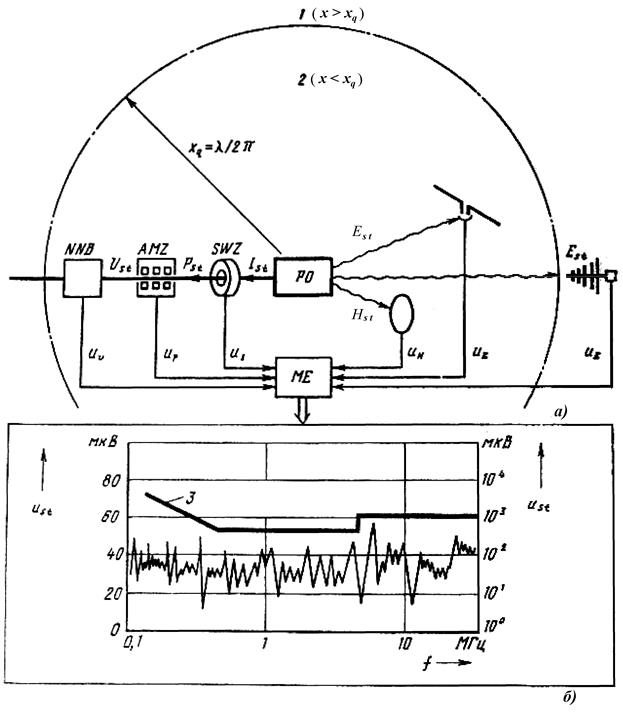

Рис. 7.4. Средства изменения эмиссии помех (а) и примерочная частотная зависимость уровня помех (б):

AMZ – абсорбционные измерительные клещи, ME – измерительный приемник; NNB – сетевой элемент; РО – испытуемый объект; SWZ – измерительный трансформатор тока; 1– удаленная зона; 2 – близкая зона; 3–граничное значение помехи

От всех датчиков напряжения сигнал, пропорциональный измеряемому значению (

), подводится к единому приемнику измеряемых помех ME. Такой приемник работает по принципу избирательного селективного высокочастотного микровольтметра на базе высококачественного по чувствительности и точности гетеродинного радиоприемника с промежуточной частотой.

7.3.2. Измерение помех, приходящих по проводам

Токи помех, генерируемых электрическими и электронными устройствами, создают на внутреннем сопротивлении сети низкого напряжения, бортовой, коммуникационной или иной сети падения напряжений, которые являются напряжениями помех. Чтобы можно было объективно, независимо от внутреннего сопротивления рассматриваемой сети, измерять напряжение помехи, применяют так называемые сетевые эквиваленты. Они представляют собой нормированные, для токов помех, сопротивления и содержат дополнительные фильтры, которые снижают влияние на результаты измерений помех, поступающих из сети.

Рис. 7.5. Схема для измерения несимметричных напряжений помех

U_st ₁, U_st ₂и полного сопротивления сетевого элемента ( б ) в диапазоне частот 0, 15÷ 30 МГц: РО– испытуемый объект; 1–фильтр низких частот; 2– область выделения помех.

Имеются специальные сетевые эквиваленты для измерений симметричных, несимметричных и асимметричных напряжений помех в различных упомянутых выше категориях сетей. На рис. 7.5. а показан пример сетевого эквивалента для измерения напряжений помех в однофазной цепи питания испытуемого объекта. Исходящие из объекта токи помех I_st ₁, I_st ₂протекают по емкостям С_к и нормированным полным сопротивлениям Z_N. На этих сопротивлениях создаются падения напряжения, являющиеся несимметричными напряжениями помех U_st ₁и U_st ₂, которые могут быть измерены. Объект питается через фильтр низких частот, который одновременно отделяет объект от сети при высоких частотах. Структура полного сопротивления Z_N определяется особенностями рассматриваемой сети. На рис. 7.5. б изображена схема устройства, характерная для промышленной сети. Активное сопротивление (50 Ом) представляет собой входное сопротивление измерительного приемника.

Для подтверждения электромагнитной совместимости требуется проведение измерений как помехоустойчивости, так и излучения помех приборами и системами. Такие измерения проводятся в специально создаваемых для этого испытательных центрах, принадлежащих фирмам или работающих на коммерческой основе. Они располагают, как правило, большим, объемом в несколько тысяч кубометров, безэховым помещением, а также рядом измерительных кабин для проведения стандартных или специально согласованных испытаний электромагнитной совместимости (рис. 7.6.).

Рис. 7.6. План одного из испытательных центров:

1 — кабина для испытаний на воздействие электромагнитного импульса ядерного взрыва; 2 — измерительная кабина; 3 — помещения управления и контроля; 4 — безэховый зал; 5 — вращающийся стол; 6 — вращающаяся

шайба; 7 — устройство с СО₂; 8 — ворота; 9 — шлюз

Имитационное и измерительное оборудование управляется ЭВМ, а получение данных измерений, их обработка и документация производятся при помощи различных средств вычислительной техники.

1. Как практически подтверждается внутренняя помехоустойчивость?

2. Какая цель ставится при испытаниях на устойчивость к внешним помехам?

3. Перечислить группы, по которым различаются приборы или испытательные системы для проверки помехоустойчивости.

4. Что понимается под возмущением напряжения питания при передаче помехи по проводам?

5. Приведите примеры разрядов статического напряжения.
