  • Влияние шунтирующего емкостного сопротивления






    В электрической системе с целью компенсации избыточного индуктивного сопротивления линии и связанного с этим снижения напряжения в ее узловых точках может быть включено устройство поперечной компенсации (УПК) реактивной мощности, например, в виде батареи статических конденсаторов с емкостным сопротивлением xк.

    Включение конденсаторов К с сопротивлением большим резонансного xк> x1x2/(x1+x2) за счет генерации в них дополнительного реактивного тока приводит к увеличению тока Iс. Это, в свою очередь, приводит к увеличению индукции Вс магнитного поля в воздушном зазоре генератора, и, как следствие, к увеличению его электромагнитного момента. Характеристики электромагнитного момента генератора при включенной (xк≠ 0) и отключенной (xк=∞) батарее конденсаторов К приведены на рис. 4.

    Рис. 4. Влияние шунтирующего емкостного сопротивления на характеристику электромагнитного момента генератора



    Таким образом, включение шунтирующего емкостного сопротивления благотворно сказывается на устойчивости генератора и системы в целом.



    Описание электрической схемы соединений



    Электрическая схема соединения приведена на рис. 5. Обмотка возбуждения машины постоянного тока, используемой как первичный двигатель М1 с независимым возбуждением, присоединена к нерегулируемому выходу " ВОЗБУЖДЕНИЕ" источника G2, к регулируемому выходу " ЯКОРЬ" которого присоединена якорная обмотка этой же машины. Вход питания источника G2 присоединен с помощью электрического шнура к розетке " 3800 В" трехфазного источника питания G1.

    Обмотка ротора машины переменного тока, используемой как синхронный генератор G4, через гнезда " F1", " F3" присоединена к выходу возбудителя G3, вход питания которого присоединен с помощью электрического шнура к розетке " 220 В ~" трехфазного источника питания G1.

    Фазы статорной обмотки генератора G4 через выключатель А2, трехфазную трансформаторную группу А1 с напряжениями 230 / 230 В и модель линии электропередачи А3 присоединены к параллельно включенным активной, индуктивной и емкостной нагрузкам А4, А5 и А6.

    Частоту вращения генератора G4 можно контролировать с помощью указателя Р1, соединенного с выходом преобразователя G5.

    Величину и частоту напряжения генератора G4, а также напряжение на нагрузках можно контролировать с помощью измерителя напряжений и частот Р2.

    Активную Р и реактивную Q мощности генератора G4 можно измерять с помощью измерителя мощностей Р3.Перечень используемой аппаратуры приведен в табл. 1:

    Таблица 1. Перечень аппаратуры

    Обозначение Наименование Тип Параметры
    G1 Трехфазный источник питания 201.2 400 В ~; 16 А
    G2 Источник питания двигателя постоянного тока 206.1 0…250 В - 3 А (якорь) 200 В -; 1 А (возбуждение)
    G3 Возбудитель машины переменного тока 209.2 0…40 В -; 3, 5 А
    G4 Машина переменного тока (Синхронный генератор) 102.1 50 Вт; 230 В ~; cos j =1; 1500 мин-1
    G5 Преобразователь угловых перемещений   6 выходных сигналов
    M1 Двигатель постоянного тока 101.1 90 Вт; 220 В 0, 76 А (якорь) 220 В; 0, 2 А (возбуждение)
    А1 Трехфазная трансформаторная группа 347.2 3 х 80 В× А; 242, 235, 230, 126, 220, 133, 127 В/ 230 В (треугольник)
    А2 Трехполюсный выключатель   400 В ~; 10 А
    А3 Модель линии электропередачи 313.2 400 В ~; 3 ´ 0.5 А
    А4 Активная нагрузка 306.1 220/380 В; 50 Гц 3´ 50 Вт;
    А5 Индуктивная нагрузка 324.2 220/380 В; 50 Гц 3х40 ВАр
    А6 Емкостная нагрузка 317.2 220/380 В; 50 Гц3х40 ВАр
    Р1 Указатель частоты вращения 506.2 0…2000 мин-1
    Р2 Измеритель напряжений и частот 504.1 0...500 В ~; 45...55 Гц, 220 В ~
    Р3 Измеритель мощностей 507.2 15; 60; 150; 300; 600 В, 0, 05; 0, 1; 0, 2; 0, 5 А.

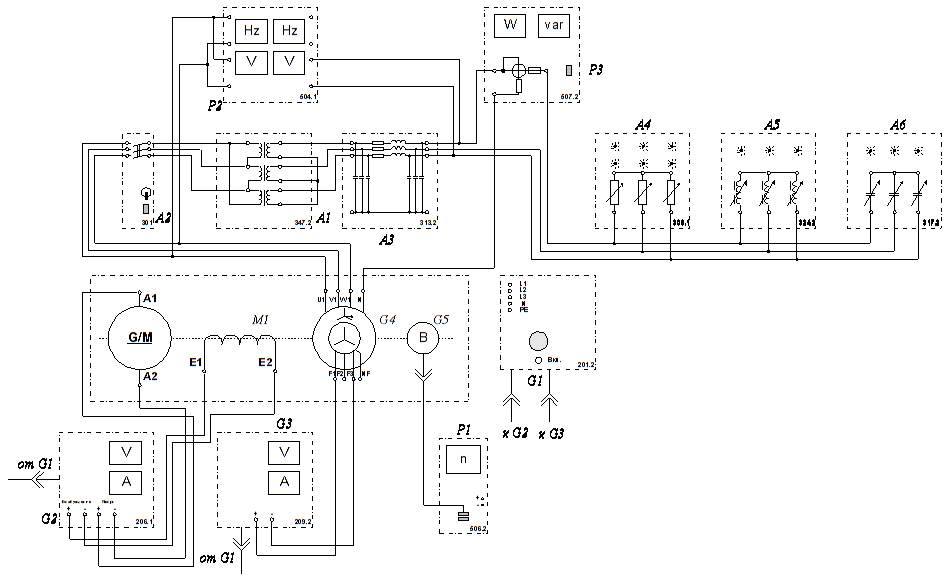

    Рис. 5. Электрическая схема соединения
