Производства, мм
|
|
| Калибр | Гильза | Наружный диаметр дульца | Наружный диаметр корпуса у основания | Внутренний диаметр гильзы | |||
| номин. | допуск | номин. | допуск | номин. | допуск | ||
| Бум. Пласт. Мет. | 20, 25 20, 25 20, 25 | -0, 3 -0, 3 -0, 2 | 20, 60 20, 60 20, 60 | - 0, 2 -0, 2 -0, 2 | 18, 30 18, 50 19, 15 | +0, 3 +0, 3 +0, 4 | |
| Бум. Пласт. Мет. | 18, 60 18, 60 18, 55 | -0, 3 -0, 3 -0, 2 | 18, 90 18, 90 18, 90 | -0, 2 -0, 2 -0, 2 | 16, 80 17, 00 17, 55 | +0, 3 +0, 3 +0, 4 | |
| Бум. Пласт. Мет. | 17, 35 17, 35 17, 35 | -0, 3 -0, 3 -0, 2 | 17, 70 17, 70 17, 70 | -0, 2 -0, 2 -0, 2 | 15, 30 15, 50 16, 35 | +0, 3 +0, 3 +0, 4 | |
| Бум. Мет. | 15, 55 15, 55 | -0, 3 -0, 2 | 15, 90 15, 90 | -0, 2 -0, 2 | 14, 10 14, 65 | +0, 3 +0, 4 | |
| Мет. | 13, 25 | -0, 2 | 13, 60 | -0, 2 | 12, 35 | +0, 4 |
Капсюль – металлический (чаще латунный) колпачек, на дне которого запрессован ударный состав, закрытый фольгой.
Капсюль центрального боя (ЦБ) – тип открытого капсюля-воспламенителя, используемого для снаряжения охотничьих патронов.
Капсюль «Жевело» – тип закрытого капсюля-воспламенителя, используемого для снаряжения неметаллических гильз охотничьих патрона.
Тринитрорезоцинат свинца (ТНРС) - инициирующее взрывчатое вещество в смеси с тетразеном. Используется для снаряжения капсюлей-воспламенителей некоторых видов патронов к стрелковому оружию.
а б в
Рис.2.25. Капсюли-воспламенители: а) открытый; б) закрытый “Жевело”; в) закрытый
КВ-21 и КВ-22 (наковальня у этих капсюлей имеет вид фигурной пластины толщиной
1 мм. КВ-22 изготовляют по европейским размерам): 1 – иницирующий состав, 2 –фоль-
га, 3 – колпачек, 4 – гильзочка, 5 – наковальня, 6 – прокладка.
Пыж спортивного (охотничьего) патрона – деталь спортивного (охотничьего) патрона гладкоствольного стрелкового оружия, помещаемая внутри гильзы между порохом и пулей или дробью и предназначенная для обтюрации пороховых газов.(Основной пыж имеет высоту, равную 2/3 калибра оружия, добавочный 1/3. Изготавливается из войлока, древесно-волокнистой массы, полиэтилена).

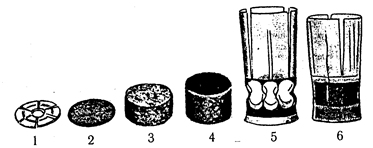

Рис. 2.26. Пыжи и прокладки: 1 – пластмассовая прокладка на дробь; 2 – карто-
нная прокладка на дробь или порох; 3 – дополнительный войлочный пыж; 4 –
войлочный основной пыж; 5 и 6 - пыжи-контейнеры.
Пыж-контейнер спортивного (охотничьего) патрона – деталь спортивного (охотничьего) патрона стрелкового оружия, предназначенная для размещения дробового снаряда и для обтюрации пороховых газов.
Прокладка спортивного (охотничьего) патрона – деталь спортивного (охотничьего) патрона гладкоствольного стрелкового оружия, помещаемая внутри гильзы и предназначенная для отделения составных частей патрона друг от друга или от внешней среды, а также для уплотнения элементов патрона при его снаряжении.
Рис.2.27. Типографские маркировочные обозначения на дробовых пыжах отечественных охотничьих патронов: 1, 2, 3, 4, 6, 7 – на обычных; 5 – на пыжах улучшенного качества; 8 - на обычных, изготовленных Новосибирским заводом (снаряжаются в гильзы завода «Азот»; 9 – на обычных пыжах 12-го калибра, изготовленного Бийским химическим комбинатом; 10 – на пыжах изготовленных на комбинате в Литве, снаряжались в гильзы завода «Азот».
Зарядная камера патрона – полость, предназначенная для размещения метательного заряда в патроне стрелкового оружия.
Порох – взрывчатое вещество предназначенное для метания снаряда.
Бездымный порох – метательное взрывчатое вещество, состоящее в основном из желатинированной нитроклетчатки. Различают две группы – пироксилиновые и нитроглицериновые пороха. По сравнению с дымным порохом бездымный порох придает снаряду большую скорость и не образует дыма при стрельбе, так как продукты выстрела не содержат твердых частиц.
Не растворяется в воде, при сгорании образуются окиси углерода, азота (нитраты и нитриты).
Форма зерен бездымного пороха – квадратные, прямоугольные, круглые пластинки, полые или сплошные цилиндры или сферической формы.
Цвет бездымного пороха - зеленый, желто-коричневый, бурый; зерна графитированного пороха – черные с металлическим блеском.
Пироксилин - бризантное взрывчатое вещество, продукт обработки целлюлозы азотной кислотой, содержит 12, 0 – 13, 5% азота.
Нитроглицериновый порох - изготавливается из смеси (в определенных пропорциях) пироксилина с нитроглицерином.

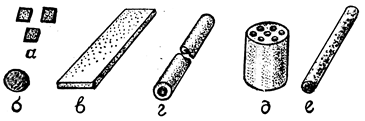

Рис.2.28. Форма зерен бездымного пороха: а – пластинка квадратная;
б – пластинка круглая; в – пластинка прямоугольная; г – трубка; д – ци-
линдр многоканальный; е – цилиндр сплошной.
Дымный порох - порох, при горении которого выделяются в большом количестве твердые остатки (дым); является механической смесью селитры (75%), угля (15%) и серы (10%).
В воде распадается. При сгорании образует углекислый калий, сернистый калий, нитраты, сульфаты и сульфиды, углерод в виде сажи и графита.
Форма зерен дымного пороха – зерна неправильные угловатые, глыбками.
Цвет дымного пороха - зерна блестящего или матового черного цвета, темного и светло-коричневого цвета.
|
|
