Явление электромагнитной индукции






ε i = I iR Ф = LI (L = const)

L = µ0µ n2V - индуктивность длинного соленоида



;

- ток размыкания - ток замыкания. - постоянная времени



1. Сила тока в проводящем круговом контуре

индуктивностью 100 мГн изменяется с течением временипо закону (в единицах СИ):
Абсолютная величина ЭДС самоиндукции в момент времени 2 с равна ____; при этом индукционный ток направлен …





2. Дана зависимость I=f(t) в электрической цепи с L = 1 мГн. Модуль среднего значения ЭДС самоиндукции в интервале от 15 до 20 с в мВ равна…

1) 4; 2) 20; 3) 10; 4) 0.





3. Амплитуда колебаний ЭДС индукции, возникающей во вращающейся в магнитном поле проволочной рамки, при увеличении магнитной индукции В в 2 раза и уменьшении угловой скорости вращения в 2 раза… 1) не изменится;

2) уменьшится в 4 раза; 3) уменьшится в 2 раза; 3) увеличится в 2 раза.

Ф

; Ф = ВS Cosω t; ε i = -BSω Sinω t,

где А = ε max = BSω.

4. Через контур, индуктивность которого L = 0, 02 Гн, течет ток, изменяющийся по закону

I = 0, 5 Sin500 t. Амплитудное значение ЭДС индукции, возникающей в контуре, равно…1) 5 В; 2) 0, 01 В; 3) 0, 5 В; 4) 500 В.





5. Электрическая схема состоит из источника тока, катушки, резистора и трех ламп. После замыкания ключа К позже всех остальных загорится лампа номер…1) 2; 2) 1; 3) 3.

На участке, где находится лампа 2 происходит явление самоиндукции: ток замыкания

, где I0 установившаяся сила тока; τ – время релаксации.

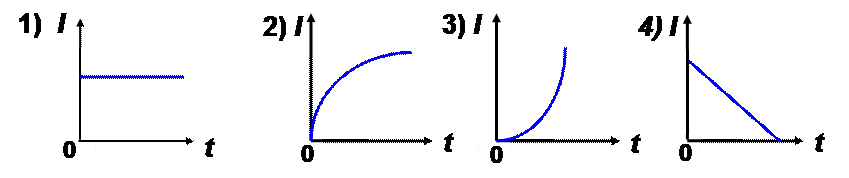

6. По параллельным металлическим проводникам, расположенным в однородном магнитном поле, с постоянной скоростью перемещается перемычка l. Зависимости индукционного тока от времени соответствует график…1) 1; 2) 2; 3) 3; 4) 4.



5. По параллельным металлическим проводникам, расположенным в однородном магнитном поле, с постоянным ускорением перемещается проводящая перемычка, длиной l (рис.). Если сопротивлением перемычки и направляющих можно пренебречь, то зависимость индукционного тока от времени можно представить графиком …



6. В однородном магнитном поле находится плоская проводящая рамка. ЭДС индукции в рамке будет возникать…



1) при поступательном движении рамки в направлении, перпендикулярном силовым линиям магнитного поля;



2) при вращении рамки вокруг оси, параллельной силовым линиям магнитного поля;

3) при поступательном движении рамки в направлении, параллельном силовым линиям магнитного поля;



4) при вращении рамки вокруг оси, перпендикулярной силовым линиям магнитного поля.





7. Прямоугольная проволочная рамка расположена в одной плоскости с прямолинейным длинным проводником, по которому течет ток I. Индукционный ток в рамке будет направлен по часовой стрелке при ее …

  1)   поступательном перемещении в отрицательном направлении оси OX
  2)   поступательном перемещении в положительном направлении оси OX
  3)   поступательном перемещении в положительном направлении оси OY
  4)   вращении вокруг оси, совпадающей с длинным проводником

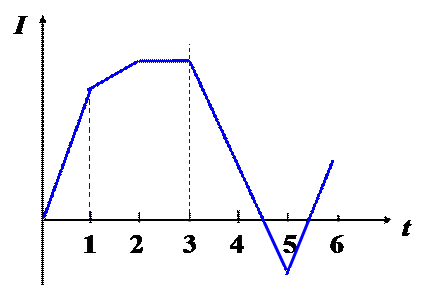

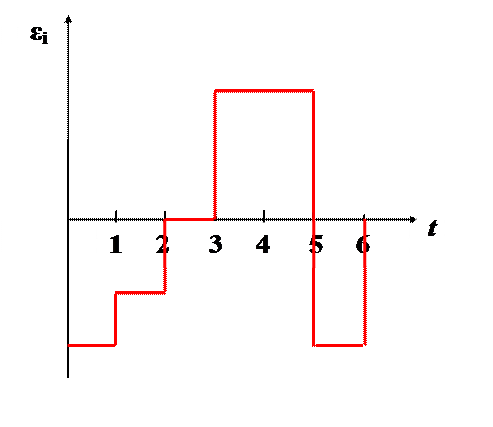

8. Ток через индуктивность изменяется с течением времени так, как схематически показано на рисунке. Нарисовать также схематически зависимость ЭДС индукции, возникающей при этом, от времени.
