ЧЕРТЕЖ МОДЕЛИ

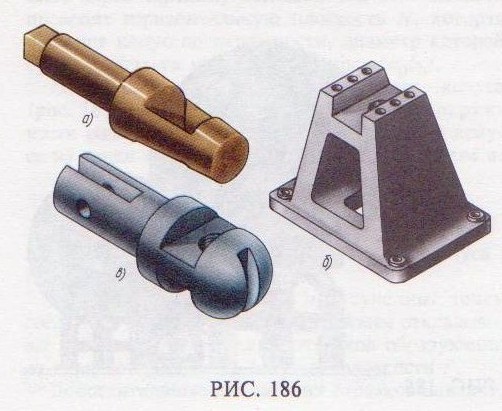

Часто встречаются детали машин со сложными отверстиями и вырезами, при выполнении черте­жей которых требуются особые приемы и построе­ния. Примеры таких деталей представлены на рис. 186. Все они состоят из сочетания элементов геометрических тел и поверхностей. В этих дета­лях имеются отверстия различной формы, ограни­ченные различными поверхностями. Проекции контуров этих отверстий строят с помощью вспо­могательных линий.

Рассмотренные выше примеры построения про­екций точек, расположенных на разных геометри­ческих телах и поверхностях, достаточно полно поясняют методы и приемы этих построений.

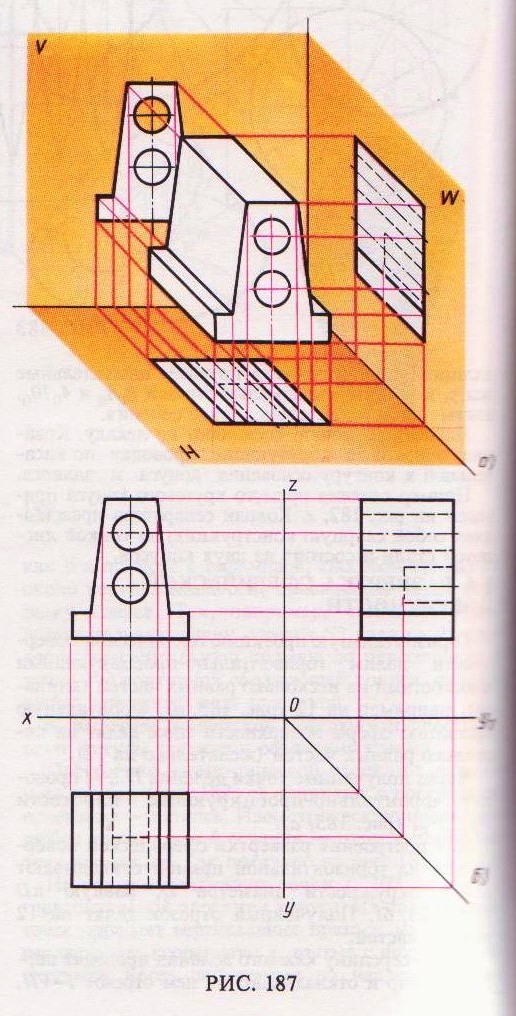

Геометрические тела или модели могут быть сплошными и полыми, с отверстиями, выемками и т.д. Пример наглядного изображения модели с отверстиями цилиндрической формы показан на рис. 187, а. Комплексный чертеж этой модели выполнен на рис. 187, б.

Построение начинают с фронтальной проекции. Цилиндрические отверстия изображаются в виде окружностей. Далее строят горизонтальную и профильную проекции. На этих двух проекциях








цилиндрические отверстия показаны линиями невидимого контура, т.е. штриховыми.

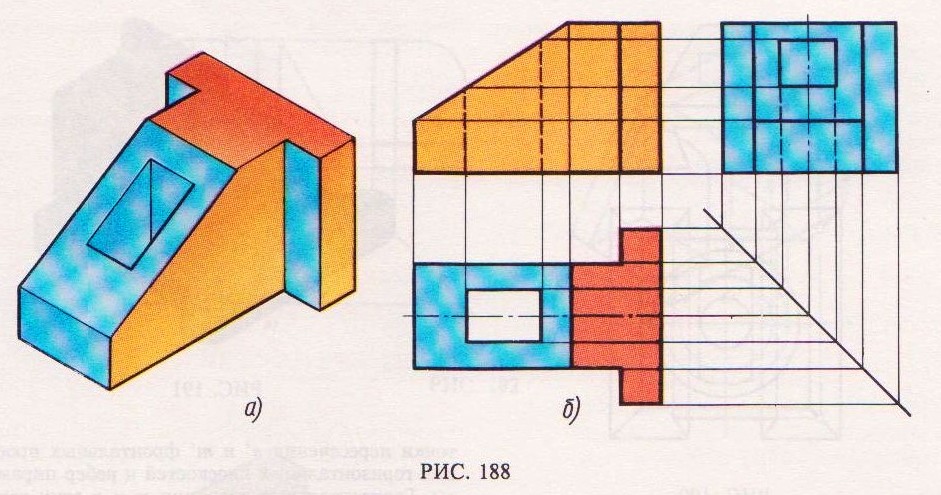

В рассмотренном примере геометрическое тело имело отверстие несложной формы, и построение проекций этой модели особых затруднений не вызывало. На рис. 188 изображена более сложная модель и ее комплексный чертеж.

На рис. 189 приведены комплексные чертежи различных моделей, имеющих отверстия и вы­резы.

Надо заметить, что если плоские поверхности отверстий располагаются параллельно основанию геометрического тела, то для определения проек­ции характерных точек контуров отверстий очень удобно применять вспомогательные секущие плос­кости, параллельные основанию (см. рис. 189).

На рис. 186, а изображена деталь пробки кра-


на, при выполнении чертежа которой необходимо построить чертеж отверстия сложной формы, для чего необходимо уметь строить проекции линий, расположенных на конической поверхности (рис. 189,а). В данном примере линии АВ и CD представляют собой дуги окружностей. Горизон­тальные проекции этих дуг строят следующим образом.

Фронтальные проекции дуг продолжают до пересечения с контурными (очерковыми) образу­ющими. Радиусами, равными расстояниям от по­лученных точек пересечения до оси на горизон­тальной проекции, проводят окружности, на кото­рых, пользуясь линиями связи, находят искомые горизонтальные проекции точек А, В, С и D.

Вторая деталь – тяга (рис. 186, в) – имеет вырез в сферической поверхности. В этом случае











проекции дуг окружностей строят подобно постро­ению проекций дуги АВ на рис. 189, д.Так как эта дуга окружности расположена в горизонталь­ной плоскости, то фронтальная проекция дуги будет отрезком прямой линии а'b', а горизон­тальная проекция представляет собой дугу окру­жности радиуса, равного половине отрезка c'd'.



Третья деталь – станина (рис. 186, б) – огра­ничена поверхностью усеченной четырехугольной пирамиды. Сбоку станины имеется сквозной вырез трапецеидальной формы, который можно постро­ить на чертеже, используя приемы построения, показанные на рис. 189, б. В этом случае приме­няют вспомогательные секущие плоскости, кото­рые параллельны основанию пирамиды. Находят







точки пересечения п' и т' фронтальных проек­ций горизонтальных плоскостей и ребер пирамиды. Горизонтальные проекции т и п этих точек находят, применяя линии связи. Затем из точек т и п проводят прямые, параллельные линиям проекции основания до пересечения с проекциями ребер, получают точки, определяющие горизон­тальную проекцию выреза (рис. 189, б).

Этот способ построения используется и для нахождения проекций вырезов у пирамид, изобра­женных на рис. 189, в и г.

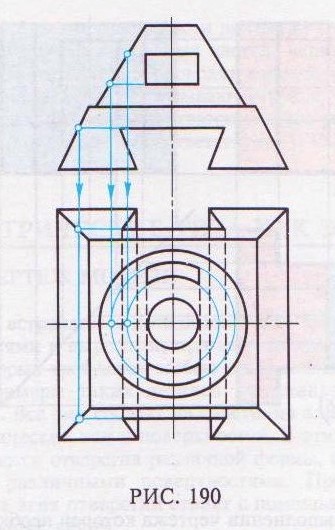

Рассмотренные выше примеры построения контуров отверстий, расположенных в разных геометрических телах, облегчат выполнение комплексного чертежа, показанного на рис. 190.

После выполнения комплексных чертежей подобных моделей легко будет выполнять чертежи учебных моделей или деталей машин более сложной формы, например детали на рис. 191.
