УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30




ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ





Методические указания

к выполнению лабораторных работ





Издательство

Иркутского государственного технического университета

Инженерная геодезия. Методические указания к выполнению лабораторных работ. Составители: Евдокимова Н.М., Клевцов Е.В., Шешукова Л.В. – Иркутск: Изд-во Ир ГТУ, 2007.





Методические указания к выполнению лабораторных работ содержат задания, схемы выполнения, варианты исходных данных и список литературы, необходимой для теоретической и практической подготовки.





Рецензент:

Содержание



1. Устройство теодолитов Т30, 2Т30
2. Поверки и юстировки теодолитов
3. Измерение горизонтального и вертикального углов
4. Масштабы
5. Обработка результатов измерений в замкнутом теодолитном ходе
6. Обработка результатов тригонометрического нивелирования
7. Камерального обработка журнала тахеометрической съемки
8. Составление топографического плана
9. Устройство нивелира Н-3
10. Поверки и юстировки нивелиров
11. Камеральная обработка результатов нивелирования трассы
12. Построение продольного и поперечного профилей трассы
13.
14. Работа с картой
15.



Лабораторная работа № 1

УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30

Цель работы – ознакомиться с назначением и техническими характеристиками теодолита, изучить устройство основных частей прибора.

Материалы, приборы и принадлежности – штатив, отвес, теодолит, чертежные инструменты.

Задание:

  1. Изучить устройство теодолита.
  2. Установить прибор в рабочее положение.
  3. Произвести визирование на точку.
  4. Взять отсчеты по горизонтальному и вертикальному кругам теодолита.
  5. Полученные отсчеты показать на зарисованных отсчетных устройствах теодолитов Т30 и 2Т30.



Основные понятия

Теодолит - прибор для измерения горизонтальных и вертикальных углов (рис. 1).

Классификация теодолитов. Теодолиты различаются по точности и по виду отсчетных устройств.

В зависимости от точности измерения горизонтальных углов теодолиты разделяются на 3 типа:

  • Высокоточные – для измерения углов в триангуляции и полигонометрии 1 и 2 кл.
  • Точные – для измерения углов в триангуляции и полигонометрии 3 и 4 кл.
  • Технические – для измерения углов в теодолитных и тахеометрических ходах и съемочных сетях.



Примечание: В условных обозначениях теодолитов цифра означает среднюю квадратическую погрешность измерения горизонтального угла одним приемом в секундах (для Т 30 = 30").





По виду отсчетных устройств различают:

  • Верньерные.
  • Оптические.



Оптические теодолиты – это теодолиты со стеклянными угломерными кругами и оптическими устройствами: в них с помощью оптической системы изображения горизонтального и вертикального кругов передаются в поле зрения специального микроскопа.

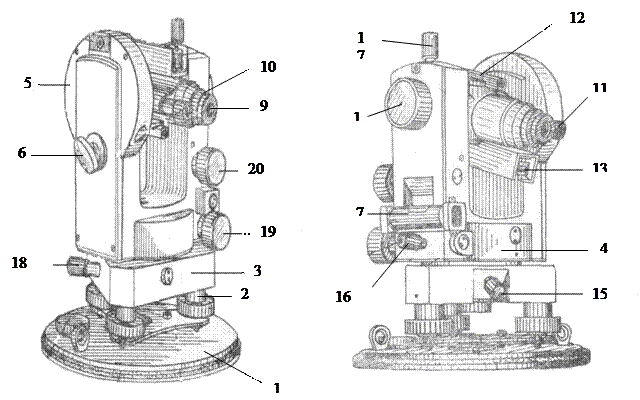

Рис. 1. Устройство теодолита 2Т30

  1. основание;
  2. 3 подъемных винта;
  3. подставка;
  4. горизонтальный круг: лимб и алидада;
  5. вертикальный круг: лимб и алидада;
  6. зеркало подсветки;
  7. уровень при алидаде горизонтального круга;
  8. объектив;
  9. окуляр;
  10. диоптрийное кольцо окуляра;
  11. окуляр микроскопа;
  12. визир;
  13. уровень при трубе;
  14. кремальера;
  15. закрепительный винт лимба;
  16. закрепительный винт алидады;
  17. закрепительный винт трубы;
  18. наводящий винт лимба;
  19. наводящий винт алидады;
  20. наводящий винт трубы.

Рис. Рис. 2. Штатив



В комплект теодолита также входит штатив (рис. 2) со становым винтом и отвесом.
