Поверки и юстировки теодолитов
|
|
Цель работы: - ознакомится с основными поверками и юстировками теодолитов и выполнить поверки.
Материалы, приборы и принадлежности – штатив, отвес, теодолит, чертежные инструменты.
Задание:
- Изучить основные оси теодолита.
- Выполнить поверки.
- Записать результаты поверок.
Основные понятия и формулы
До начала полевых работ выполняют поверки теодолита, т. е. устанавливают, соответствует ли прибор основным геометрическим условиям.
К основным геометрическим осям теодолита относятся:
1) вертикальная ось вращения прибора ZZ (рис. 3);
2) ось цилиндрического уровня алидады горизонтального круга uu;
3) горизонтальная ось вращения зрительной трубы Н Н;
4) визирная ось зрительной трубы WW.
Поверки:
Каждый теодолит в рабочем положении (в момент измерения на станции) должен иметь следующие сопряжения осей:
1) ось цилиндрического уровня перпендикулярна к оси вращения прибора;
2) ось вращения прибора совпадает с отвесной линией точки стояния, а плоскость лимба горизонтальна;
3) визирная ось трубы перпендикулярна к оси вращения трубы;
4) горизонтальная ось вращения трубы перпендикулярна к оси вращения прибора.
Для приведения осей к нужным сопряжениям геодезические приборы снабжены исправительными винтами. Поверками называются действия по установлению правильности указанных сопряжений и исправлению в случае их нарушения.
Рис.3.Принципиальная схема теодолита
Порядок выполнения поверок
1. Ось цилиндрического уровня при алидаде горизонтального
круга должна быть перпендикулярна вертикальной оси теодолита, т. е. ZZ перпендикулярна uu. В этом случае ось прибора занимает отвесное положение.
Для поверки этого условия поворачивают алидаду так, чтобы ось уровня расположилась приблизительно параллельно прямой, соединяющей два подъемных винта подставки, и вращением этих винтов выводят пузырек уровня в нуль-пункт. Затем поворачивают алидаду на 90° и третьим винтом устанавливают пузырек опять на середину. Поворотом алидады на 180° оценивают смещение пузырька от среднего положения. Если пузырек отклонился более чем на одно деление, выполняется юстировка. В этом случае, действуя подъемными винтами, перемещают пузырек уровня на половину делений отклонения и исправительными винтами приводят уровень в нуль-пункт.
После юстировки проводят повторную поверку. При любом положении алидады пузырек уровня должен находиться в нуль-пункте.
2. Визирная ось зрительной трубы должна быть перпендикулярна к ее горизонтальной оси вращения, т. е. WW перпендикулярна НН.
 |

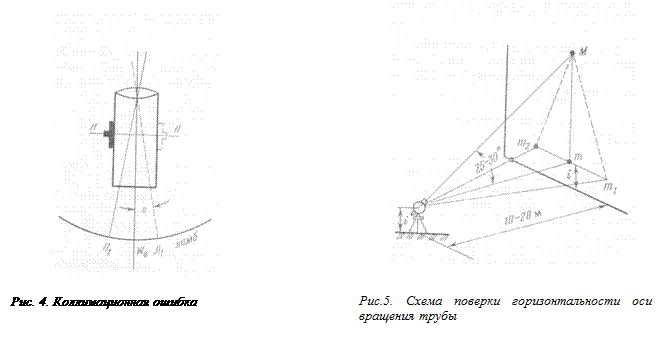

Если это условие соблюдено, то визирная ось трубы при вращении образует коллимационную плоскость и отсчет на горизонтальном круге будет W. Уклонение визирной оси от ее перпендикулярного положения к своей оси вращения называется коллимационной ошибкой. В этом случае визирная ось при вращении образует коническую поверхность, а отсчеты по горизонтальному кругу при круге право (П) и круге лево (Л) будут соответственно равны П1 и Л1 (рис. 4). После этого нужно ослабить закрепительный винт горизонтального лимба, повернуть алидадную часть на 180°, закрепить лимб и навести трубу на ранее выбранную точку, снять отсчеты по горизонтальному кругу Л2 и П2. Величина коллимационной ошибки с определяется по формуле
Если значение с будет равно или меньше двойной ошибки отсчетного устройства (для ТЗО t=1', т. е. |с| ≤ 2t, то юстировку проводить не требуется. Для исправления коллимационной ошибки необходимо: снять колпачок, закрывающий доступ к юстировочным винтам сетки нитей; навести зрительную трубу на удаленную визирную цель и снять показания Л (или П) по горизонтальному кругу; вычислить исправленные показания для горизонтального круга по формуле Лиспр = Л - с (или Писпр = П + с) и установить их. В этом случае перекрестие сетки нитей сойдет с наблюдаемой точки. Затем, ослабив один из вертикальных винтов, действуя горизонтальными винтами, совмещают перекрестие сетки нитей с наблюдаемой точкой. Поверку следует повторить.
- Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси теодолита, т. е. НH перпендикулярна ZZ.
Для поверки этого условия теодолит на штативе устанавливают по уровню на расстоянии 10—20 м от стены (рис. 5). Выбирают и отмечают на стене точку М (или укрепляют марку) под углом 25—30° к горизонту. Наводят на эту точку зрительную трубу и при круге лево и право проектируют точку М вниз отмечают точки ml и т2. Условие считается выполненным, ели расстояние между точками ml и т2 не превышает две ширины биссектора сетки нитей.
Угловая погрешность определятся по формуле
 |
где m1 m2 и Мт — расстояния между соответствующими точками;
ρ = 206265'.
Значение наклона горизонтальной оси i не должно быть более 1'. Если указанные условия не выполнены, то прибор ремонтируют в мастерской.
- Вертикальная нить сетки должна быть установлена отвесно, т. е. находиться в коллимационной плоскости.
Теодолит устанавливают на штативе и приводят вертикальную ось в отвесное положение. Зрительную трубу наводят на визирную цель и совмещают изображение цели с левым концом горизонтального штриха сетки нитей. Затем, вращая прибор наводящим винтом алидады, следят не сходит ли изображение цели с правого конца штриха сетки нитей. Если оно сходит более чем на три ширины штриха, то необходимо снять защитный колпачок сетки нитей, ослабить четыре крепежных винта окуляра и повернуть окуляр так, чтобы средний штрих сетки расположился горизонтально. После этого окуляр закрепляют, а защитный колпачок устанавливают на место.
