Вибродиагностический комплекс КПА-1В






Диагностический комплекс КПА-1В предназначен для определения причин повышенной вибрации подшипниковых узлов колесно-моторных блоков электроподвижного состава и наблюдения, за развитием всех дефектов начиная с момента их зарождения.

Комплекс состоит из компьютера с платами ввода и обработки вибросигнала, а также блоков преобразования, коммутации, согласования и т.д.. Основные блоки, входящие в состав комплекса представлены на рисунках 1.1 и 1.2. Блоки представленные на рисунке 1.1 располагаются непосредственно в цехе, а блоки изображенные на рисунке 1.2 в комнате оператора. Система КПА-1В является стационарной системой и может выполняться в двух вариантах:

– система оценивает состояние подшипниковых узлов одного и того же объекта, датчики системы закреплены в контрольных точках с помощью резьбовых соединений (рисунок 1.3);

– система оценивает состояние различных подшипниковых узлов объектов диагностирования, датчики системы устанавливаются на объекте диагностирования только на период проведения испытаний, обычно с помощью магнитов (рисунок 1.4).

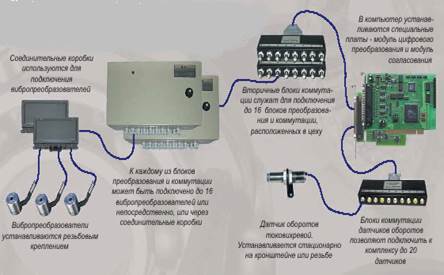

Рисунок 1.1 – Основные блоки, входящие в состав комплекса

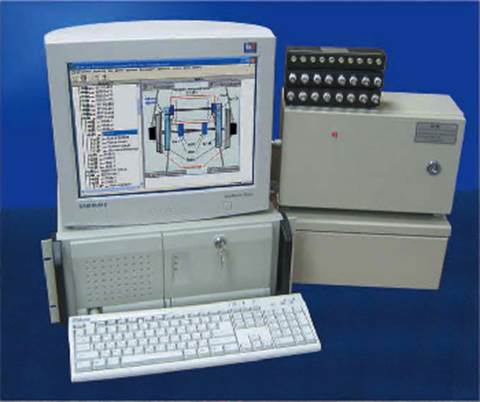

Рисунок 1.2 – Промышленный компьютер с программным обеспечением



Рисунок 1.3 – Стационарное расположение датчиков вибрации



Рисунок 1.4 – Места установки датчиков вибрации на подвижном составе



В любом варианте исполнения системы КПА-1В все измерения проводятся автоматически, система сама следит за режимами работы оборудования, переключает каналы, в зависимости от обнаруженных дефектов регулирует частоту измерений и контроля состояния оборудования. В тоже время в любой момент оператор может провести любое измерение и провести дополнительный анализ данных, полученных от датчиков системы. Диагностические операции производятся строго по заданному алгоритму, который реализован в программном обеспечении DREAM. Диалоговое окно программы диагностики представлено на рисунке 1.5.

Программное обеспечение позволяет произвести расчет всех характерных частот вибрации каждого узла, находить их комбинации в режиме графического анализа, просматривать историю развития признаков различных дефектов и выдавать заключение о техническом состоянии колесно-моторных блоков подвижного состава в виде протокола испытаний.

Основные технические характеристики вибродиагностического комплекса КПА1-В представлены в таблице 1.1.

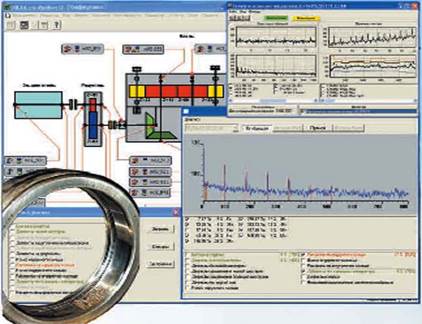

Рисунок 1.5 – Диалоговое окно программы диагностики системы КПА-1В



Таблица 1.1 – Основные технические данные

Типы датчиков Акселерометр, датчик положения вала (оборотов)
Частотный диапазон 0, 5– 25600Гц
Максимальная неравномерность АЧХ +/- 0, 5дБ
Линейный вход 1мВ–3В
Измеряемые величины Виброперемещение, виброскорость, виброускорение, пик-фактор
Полосы пропускания для измерения вибрации 2…1000, 10…1000, 10…2000Гц 2..200, 3…300, 5…500, 10…5000, 5000…10000, 10000…25000Гц.
Граничные частоты 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600Гц
Частотное разрешение 400, 800, 1600 полос
Динамический диапазон 70дБ, не хуже
Число усредняемых спектров 1 - 256
