Расходов воды

Для определения максимальных секундных расходов воды по секторам, сначала необходимо найти ординаты часового водопотребления. Распределение суточных максимальных расходов воды по часам суток (в %) принимается в зависимости от коэффициентов часовой неравномерности. Коэффициент часовой неравномерности принимается по приложению 6.

Для коммунального сектора коэффициент часовой неравномерности водопотребления рекомендуется определить только по максимальному значению

; (1.9)

где a_маx - коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий, принимается a_маx =1, 2-1, 4; β _мах- коэффициент, учитывающий количество жителей, в населенном пункте, принимается по приложению 5. В животноводческом комплексе, коэффициент часовой неравномерности принимается К_ч=2, 5.

Процент распределения воды по часам принимают по приложению 6 и заполняют колонки 2, 4, 6 и 8 таблицы 1.4. Распределение расходов воды по часам суток (м³/ч) в коммунальном, животноводческом и промышленном секторах (табл. 1.4 колонка 3, 5 и 7) определяется через пропорцию с учетом % часового потребления воды (например, потребление воды в коммунальном секторе для 0-1 часа будет составлять q ^0-1_час = ( ·X_0-1)/100 и так далее заполняется вся колонка). Работа предприятий (хозяйственных коммунального и промышленного сектора) можно назначать в две смены с 7 до 23 часов или одну смену с 8 до 16 часов. Вода на технологические нужды расходуется равномерно по 6, 25 % в час при работе предприятия в 2 смены и по 12, 5% - при работе в 1 смену.

Таблица 1.4 - Распределение максимальных суточных расходов воды по часам суток

Часы суток	Коммун. сектор	Произв. сектор	Животнов. сектор	Общий расход по населенному пункту	Ордината интегральной кривой, %
Население	Хоз. (баня, прачечная)
%	м³ /ч	%	м³ /ч	%	м³ /ч	%	м³ /ч	м³ /ч	%
0-1	X0-1	q0-1час	-	-	-	-	0, 5		A1	X1	X1
1-2	X1-2	q1-2час	-	-	-	-	1, 0		A2	X2	X1+ X2
2-3			-	-	-	-	0, 5		A3	X3	X1+ X2+ X3
3-4			-	-	-	-	0, 5			X4	X1+X2+X3+X4
4-5			-	-	-	-	2, 2				и т.д.
5-6			-	-	-	-	2, 2
6-7			6, 25		6, 25		4, 7
7-8			6, 25		6, 25		4, 7		Aмакс
8-9			6, 25		6, 25		10, 2
9-10			6, 25		6, 25		5, 4
10-11			6, 25		6, 25		7, 2
11-12			6, 25		6, 25		6, 1
12-13			6, 25		6, 25		4, 3
13-14			6, 25		6, 25		9, 1
14-15			6, 25		6, 25		6, 8
15-16			6, 25		6, 25		2, 0
16-17			6, 25		6, 25		4, 2
17-18			6, 25		6, 25		3, 6
18-19			6, 25		6, 25		8, 2
19-20			6, 25		6, 25		7, 2
20-21			6, 25		6, 25		3, 0
21-22			6, 25		6, 25		4, 8
22-23			-	-	-		0, 8
23-24			-	-	-		0, 8			X24	100
Итого											-

Хозяйственные расходы воды прачечной и бани принимаются из расчета 12 часовой их работы в сутки.

Полив зеленных насаждений производится два раза в сутки: с 6 до 9 часов и с 17 до 20 часов. С целью упрощения расчета полив зеленных насаждений можно принять с равномерным распределением 24 часа И расположить в коммунальном секторе.

Больница работает круглосуточно.

Итоговые расчеты часовых расходов воды сводятся в таблицу 1.4.

При вычислении колонки 10 (табл.1.4) следует суммировать построчно каждый час водопотребления всех секторов. Т.е А_i =(3 + 5 + 7+9).

Проверкой правильности расчетов является баланс:

∑ колонки 10 =

Колонка 11 вычисляется с учетом колонки 10 из пропорции, к примеру,

Часовые ординаты интегральной кривой (колонка 12, табл.1.4) находятся методом последовательного суммирования колонки 11.

На основании табл. 1.4 по данным графы 1 и 12 строится интегральная кривая водопотребления, а по графам 1 и 11 - сводный суточный график водопотребления в % от максимального расхода воды (рис. 1.2).

На этом графике показывается работа насосной станции НС 1-го и 2-го подъема. НС-1 – работает 24 часа, а НС-2 может работать 19-24 часа.

Совмещенный график интегральной кривой и работы НС-2 позволяет найти максимальные ординаты недостатка и избытка воды.

Для гидравлического расчета водопроводной сети определяют максимальные секундные расходы по всем секторам.

Максимальный секундный расход q_{с.макс .} в л/с равен:

	(1.10)
	(1.11)
	(1.12)
	(1.13)
	(1.14)

где: q_{ч.ком.хоз, пр, ж} – часовые расходы коммунального, хозяйственного, производственного и животноводческого сектора соответствующие максимальному часовому водопотреблению, принимаются из табл.1.4.

Для максимального значения A_макс (колонка 10) проводится горизонтальная линия, выделяется цветом, этой линии соответствуют максимальные часовые расходы всех групп водопотребителей.

Проверка расчета заключается в нахождении равенства баланса

q_с.макс= q_{c. ком} + ∑ q_{с.сосред ,} = q_{c. ком}+ q_{c. хоз} + q_{с. пр} + q_с.ж, л/с, (1.15)

где ∑ q_{с.сосред.} - секундные сосредоточенные расходы животноводческого комплекса и промышленных предприятий в л/с.

Результаты расчета секундных расходов сводятся в таблицу 1.5.

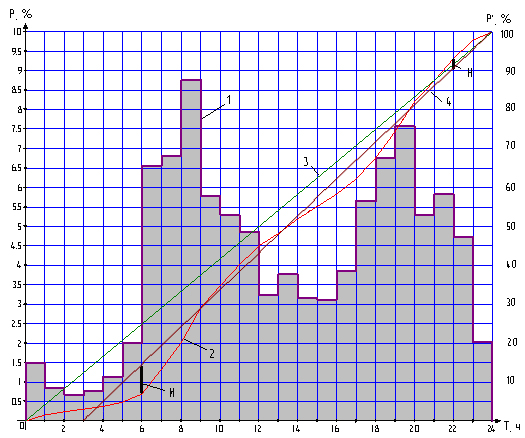

Рисунок 1.2 - График интегральной кривой и суммарного

водопотребления

Р-% от максимального суточного расхода воды; Т–часы суток; Р'–ординаты интегральной кривой; 1–график часового водопотребления; 2-интегральная кривая водопотребления; 3 – график работы насосной станции I-го подъема при 24 часовом режиме; 4- график работы насосной станции II-го подъема с 3 до 24 часов; И, Н – ординаты избытка и недостатка воды в сети при работе НС-2.

Таблица 1.5 – Максимальные секундные расходы воды в сети
