Определение частотной и амплитудной характеристик, полосы частот, динамического диапазона усилителя

ЗАДАЧИ

1. Рассчитайте коэффициент усиления по напряжению усилителя, если при изменении входной амплитуды на 5 мВ, выходная амплитуда изменилась на 2 В.

2. Определите общий коэффициент усиления трёхкаскадного усилителя, если коэффициенты усиления его каскадов k₁=12?, K₂=4, k₃=10.

3. Селен – полупроводник. Какие примесные атомы следует использовать, чтобы превратить его в полупроводник n-типа? В полупроводник p-типа?

4. Вычислите коэффициент нелинейных искажений, если амплитуда основной гармоники Umax1 = 20В, а амплитуды двух новых гармоник 0, 5 и 0, 01В соответственно.

5. Определите коэффициент динамического усиления вакуумного триода, если изменение сеточного напряжения на 1В вызвало изменение напряжение в нагрузке на 15В.

Лабораторная работа №13

Определение частотной и амплитудной характеристик, полосы частот, динамического диапазона усилителя

Цель: Используя генератор сигналов низкочастотный Г3-124, электрокардиограф ЭК1К-01, осциллограф С8-19, научиться снимать амплитудную и частотную характеристики усилителя биоэлектрических сигналов.

Оборудование: генератор сигналов низкочастотный Г3-124, электрокардиограф ЭК1К-01, осциллограф С8-19.

Расчетные формулы:

Расчетная формула для определения коэффициента усиления усилителя по напряжению:

, (1)

где - амплитуда выходного сигнала, - амплитуда входного сигнала.

Ход работы:

1. Подготовка установки к работе.

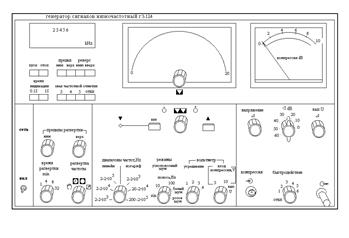

Установка для снятия амплитудной и частотной характеристик усилителя электрокардиографа состоит из низкочастотного генератора сигналов Г3-124, электрокардиографа ЭК1К-01 и осциллографа С8-19. Переменное напряжение, вырабатываемое генератором, подается через аттенюатор на вход усилителя электрокардиографа, усиливается и поступает на осциллограф для измерения. Внешний вид установки приведен на рис.1. Перед включением аппаратов необходимо установить переключатели и регуляторы генератора сигналов Г3-124 в положения, приведенные в таблице1. Переключатели и регуляторы электрокардиографа установите в положения, приведенные в таблице 2.

Регулятором осциллографа можно смещать изображение вверх или вниз. Все кнопки осциллографа должны быть отжаты.

Таблица 1

№	переключатель	положение
	Диапазоны частот	2-2× 103
	Время индикации
0.1S	Нажата
1S	отжата
	Время развертки
	< dB
	быстродействие	откл
	стоп	отжата
	пуск	нажата
	знак частотной отметки	отжата
	предел ниж верх	отжаты
	реверс вниз вверх	отжаты
	вых U	повернуть против часовой стрелки до упора
	вход компрессии	вых U
	режимы	SIN
	усреднение
	развертка частоты	ручная

Таблица 2

№	переключатель	положение
	скорость движения ленты	50/25 мм/сек (отжаты)
	чувствительность	5 mm/mV (нажата)
	переключатель отведений	I
	подавление помех нажать клавишу

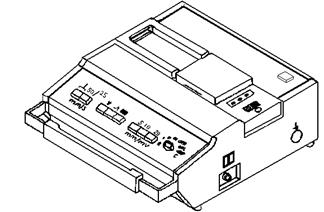

Рис.1. Внешний вид установки
