Метельник-рельсосмазыватель

(2/2)

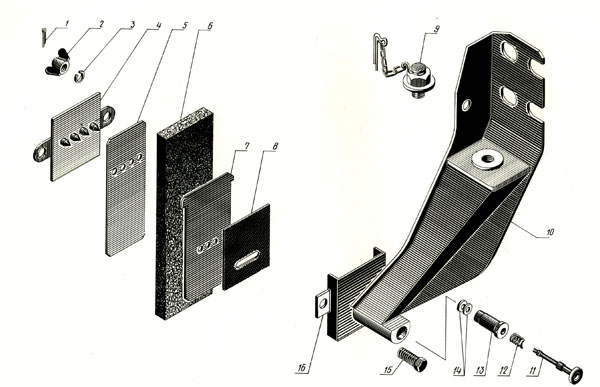

Рис. 1.2

1 - Шплинт 3, 2 х 20 ГОСТ 397-79 – 2 шт.

2 - Гайка М12-6Н6 ГОСТ 3032-76 – 2 шт.

3 - Шайба 12Л65Г ГОСТ 6402-70 – 2 шт.

4 – крышка (2.7070.31.39.028.00) – 0, 63 кг

5 – пружина наружная (1.7030.31.39.125.00) – 0, 078 кг

6 – фитиль (1.7020.31.39.060.00) – 0, 13 кг

7 - пружина внутренняя (1.7030.31.39.124.00) – 0, 068 кг

8 – прокладка (1.7090.31.39.142.00) – 0, 024 кг

9 – пробка (1.7020.31.51.047.00) – 0, 195 кг

10 - Метельник-рельсосмазыватель (2.7090.31.39.018.00) - 5, 85 кг

11 – шпиндель (1.7090.31.39.140.00) – 0, 2 кг

12 – пружина (1.7020.31.39.031.00) – 0, 002 кг

13 – штуцер (1.7020.31.39.032.00) – 0, 041 кг

14 - Кольцо 005-008-19-1 -2 ГОСТ 9833-73 – 2 шт.

15 – болт (1.7030.31.39.112.00) – 2 шт. – 0, 045 кг

16 – корпус (2.7090.31.39.022.00) – 1 шт. – 1, 55 кг

Муфта соединительная

Рис. 1.1 Муфта соединительная СВ-4А (Кат. 2ТД.670.002)

1 – втулка (8ТД.379.054) – 1 шт.

2 – гайка (8ТД.376.035) - 1 шт.

3 – труба (8ТД. 170.051) – 1 шт.

4 – труба ТСЭ 34x2x2x270-1, 5 ГОСТ 12496-67 – 1 шт.

5 – болт М1 020 – 1 шт.

6 – шайба 10.65Г (8ТД.953.045) – 1 шт.

7 – наконечник (8ТД.570.260) – 1 шт.

Панель с B-C цепочками

Рис. 1.1

1 - Конденсатор МБГ4-1 -2А-500-05 ГОСТ 5887-77 - 5шт

2 - Резистор ПЭВ-1 0-300 Ом ГОСТ 651 3-75 - 5шт

Панель с индуктивностями

Рис. 1.1 (Кат. 6ЕИ.387.011.01)

1 - резистор ПЭВ-1 0-300 Ом ГОСТ 651 3-75 - 2шт

2 - диод В1 0.9У2 ТУ1 6.529.765-73 - 2шт

3 - индуктивность Д-139 - 2шт (6ЕИ.271.505)

4 - конденсатор МБГ4-1 -2А-500-05 ГОСТ 5887-77- 2шт

Панель с конденсаторами

Рис. 1.1 (Кат. 6ЕИ.272.501-01)

1 - конденсатор МБГО 2-500-20 - 10шт (ОЖО.462.023ТУ)

Панель управления

Рис. 1.1

1 - клеммный блок НБ-401 -5 ТУ1 6-536.1 51-70 - 1шт

2 - трансформатор Т463Г - 2шт (6ЛГ.172.109-02)

3 - модуль ИТБ-3Б - 2шт (5ЕИ.069.003-01)
