Радиоканал телевизионного вещания

Радиоканалом ТВ-вещания называют комплекс технических средств для передачи телевизионной программы на расстояние. В его состав входят передающее оборудование телецентра и радиоканал телевизионного приёмника. Упрощённая схема радиоканала приведена на рис. 5.1.

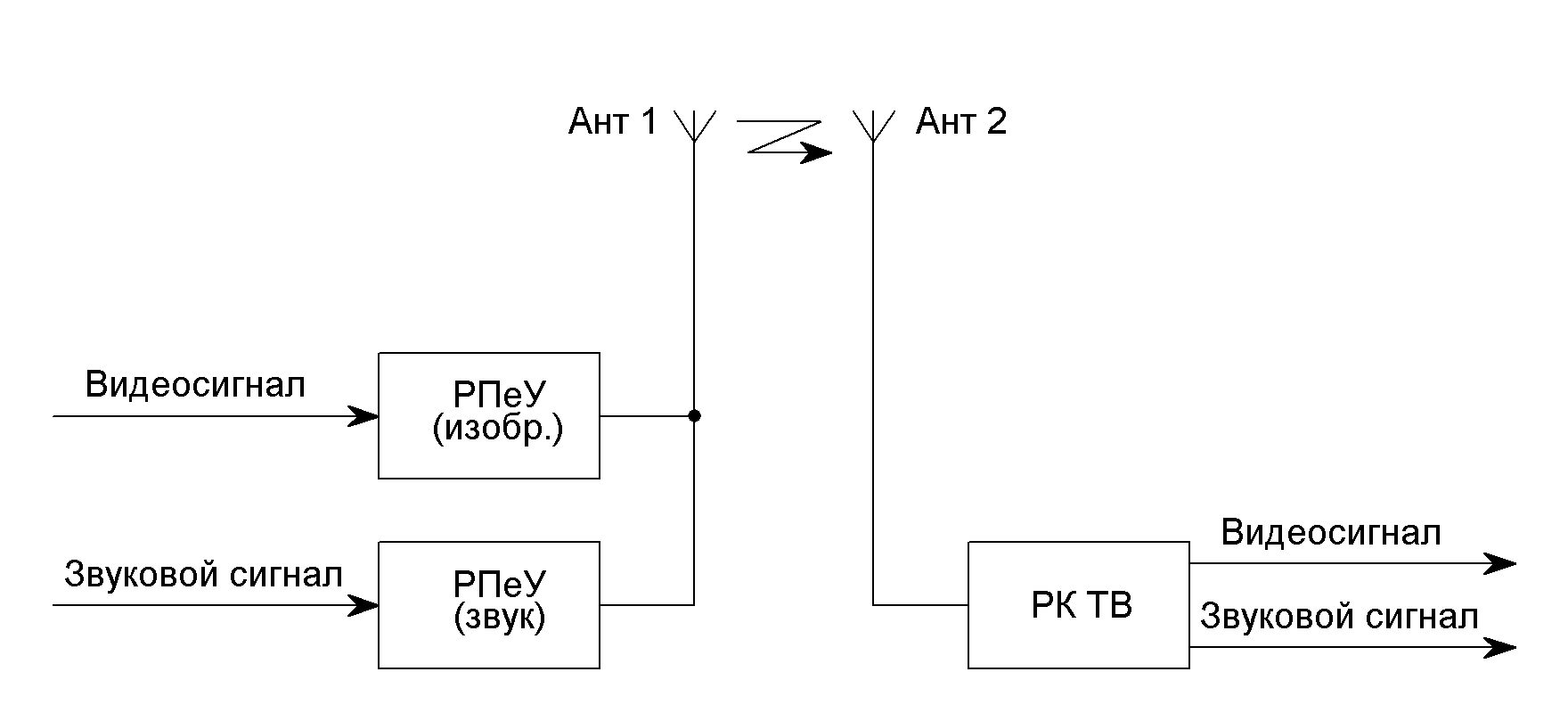

Рис.5.1. Радиоканал ТВ-вещания:

· РПеУ (изобр.) – радиопередающее устройство изображения;

· РПеУ (зв.) – радиопередающее устройство звукового сопровождения;

· Ант.1, Ант.2 – передающая и приёмная антенны;

· РК ТВ – радиоканал ТВ-приёмника.

Сигналы изображения и звукового сопровождения на телецентре преобразуются в радиосигналы с помощью передатчиков изображения и звукового сопровождения. Эти сигналы суммируются и излучаются передающей антенной (Ант.1). Электромагнитные волны достигают приёмной антенны (Ант.2), которая преобразует их в электрические сигналы соответствующих радиочастот. Радиоканал ТВ-приёмника (РК ТВ) усиливает принятые радиосигналы и преобразует в исходные сигналы изображения и звукового сопровождения.

Телевизионные приёмники, так же как и приёмники радиовещательных станций, строятся, как правило, по супергетеродинной схеме. Супергетеродинный приёмник отличается от других схем высокой чувствительностью и избирательностью в различных диапазонах волн (от метровых до миллиметровых). Подробнее принципы построения супергетеродинных приёмников рассматриваются в курсе «Радиоприёмные устройства».

В телевизионных приёмниках принятые сигналы изображения и звукового сопровождения вначале предварительно усиливаются по высокой частоте, затем преобразуются в сигналы промежуточной частоты, на которой производится их селекция и основное усиление.
