Что представляет собой простейший 3-фазный источник энергии? Объяснить процесс образования 3-фазной симметричной системы ЭДС (напряжений).




Ответ:Простейший генератор трехфазного тока (рис. 204) отличается от генератора однофазного тока тем, что на статоре его расположены три отдельные обмотки (фазные обмотки), оси которых сдвинуты одна относительно другой на угол 120°. Каждую из обмоток трехфазного генератора вместе с присоединенной к ней внешней цепью принято называть фазой. Согласно государственному стандарту фазы обозначаются буквами А, В и С. Ротор генератора представляет собой постоянный магнит или электромагнит, который вращается каким-либо первичным двигателем с определенной частотой вращения. При вращении ротора в трех фазных обмотках статора индуцируются синусоидальные э. д. с. еA, еB и еC одной и той же частоты и имеющие одинаковые амплитуды. Но так как магнитное поле вращающегося ротора пересекает эти обмотки не одновременно, то э. д. с. еA, еB и еC будут сдвинуты по фазе по отношению друг к другу на 1/3 периода (рис. 205, а), чему соответствует угол ?t=120° (рис. 205,б). Такая система трех фазных э. д. с. называется симметричной. Особенностью ее является то, что сумма э. д. с. всех трех фаз в любой момент времени равна нулю: еA+ еB+ еC = 0 (77)

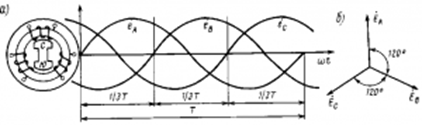

Рис. 205. Кривые изменения э.д.с. в фазных обмотках трехфазного генератора (а) и векторное изображение этих э.д.с. (б)

Любая из фазных обмоток генератора трехфазного тока является самостоятельным источником электрической энергии и к ней может быть подключен свой приемник. В этом случае получается несвязанная трехфазная система, требующая для передачи электрической энергии шесть проводов. На практике такие системы не применяют. Обычно фазные обмотки трехфазных генераторов и трансформаторов и приемники электрической энергии соединяют по схеме «звезда» или «треугольник».

Что произойдёт, если поменять местами начало и конец одной из фаз 3-фазного источника при соединении его фаз “треугольником”. Показать на векторной топографической диаграмме напряжений.

Ответ:В связи с тем, что значительная часть приемников, включаемых в трехфазные цепи, бывает несимметричной, очень важно на практике, например, в схемах с осветительными приборами, обеспечивать независимость режимов работы отдельных фаз. Кроме четырехпроводной, подобными свойствами обладают и трехпроводные цепи при соединении фаз приемника в треугольник. Но в треугольник также можно соединить и фазы генератора (см. рис. 8).


Для симметричной системы ЭДС имеем: .

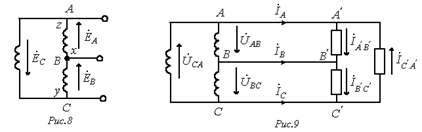

Таким образом, при отсутствии нагрузки в фазах генератора в схеме на рис. 8 токи будут равны нулю. Однако, если поменять местами начало и конец любой из фаз, то и в треугольнике будет протекать ток короткого замыкания. Следовательно, для треугольника нужно строго соблюдать порядок соединения фаз: начало одной фазы соединяется с концом другой. Схема соединения фаз генератора и приемника в треугольник представлена на рис. 9. Очевидно, что при соединении в треугольник линейные напряжения равны соответствующим фазным. По первому закону Кирхгофа связь между линейными и фазными токами приемника определяется соотношениями:



Аналогично можно выразить линейные токи через фазные токи генератора. На рис. 10 представлена векторная диаграмма симметричной системы линейных и фазных токов. Ее анализ показывает, что при симметрии токов


. (5)
