Точность единиц измерения




Сначала необходимо выбрать формат, в котором будут измеряться при черчении линейные и угловые единицы измерения. Формат и точность представления линейных и угловых единиц измерения настраиваются в диалоговом окне Drawing Units(Единицы рисунка), которое вызывается командой UNITS(ЕДИНИЦЫ).

Команда UNITS (ЕДИНИЦЫ): задание единиц измерения

Чтобы настроить тип и точность единиц измерения, проделайте следующие операции.

1. Подведите указатель курсора к строке меню и выберите в ней Format (Формат). Ниже курсора появится выпадающее меню (рис. 4), которое используется для работы с именованными объектами чертежа. Выберите в нем Units(Единицы). Появится диалоговое окно Drawing Units(Единицы рисунка) (рис.5).

2. Из раскрывающегося списка Туре(Тип) в поле Length(Линейные) выберите формат единиц измерения Decimal(Десятичные). Этот формат представляет линейные величины в произвольных единицах. Форматы единиц Engineering(Инженерные) и Architectural(Архитектурные) представляют линейные величины в футах и дюймах, причем единица измерения рисунка соответствует одному дюйму.

3. В раскрывающемся списке Precision(Точность) выберите число десятичных знаков после целой части числа для текущих линейных единиц измерения.

4. Аналогичным образом выберите формат и точность угловых величин в поле Angle(Угловые). AutoCAD представляет градусы в виде десятичных чисел; грады — с суффиксом g, радианы — с суффиксом г. В формате градусы/минуты/секунды после значения градусов следует буква d, после минут — знак ', после секунд — знак ".

5. Проверьте, снят ли флажок Clockwise(По часовой стрелке), что соответствует режиму по умолчанию, который обеспечивает положительное направление отсчета углов против часовой стрелки.

6.

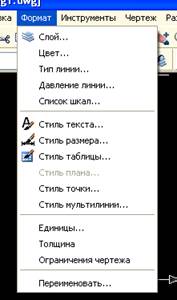

Рис. 4 Выпадающее меню Format (Формат).
Рис.5 Диалоговое окно Drawing Units




При необходимости щелкните мышью на кнопке Direction(Направление) для вызова диалогового окна Direction Control(Выбор направления), в котором выберите базовый угол, от которого будет производиться отсчет углов. По умолчанию базовый угол равен направлению на восток. Направление базового угла задается относительно положительной полуоси X текущей пользовательской системы координат UCS (ПСК).
