Система живлення дизельних двигунів






У сучасних дизельних двигунів, у тому числі й у всіх вітчизняних моделей, застосована роздільна система упорскування палива в циліндри. Така система передбачає установку одного об'єднаного насоса високого тиску й окремих форсунок закритого типу на кожен циліндр двигуна.

Система живлення дизельних двигунів складається з ліній низького і високого тиску. По лінії низького тиску паливо подається з основного бака до насоса високого тиску. Лінія високого тиску служить для упорскування дозованої кількості палива в циліндри двигуна відповідно допорядку їхньої роботи.

Принципова схема системи живлення дизельного двигуна показана на мал. 1. Насос низького тиску 6 (практично цей насос установлюють звичайно на корпусі насоса високого тиску) засмоктує паливо з бака 1 через фільтр грубого очищення 7 у свою порожнину усмоктування. Далі цей насос нагнітає паливо через фільтр тонкого очищення 3, у паливнийнасос високого тиску 4. Останній упорскує його через форсунки 2 безпосередньо в камери згоряння двигуна. Надлишкове паливо разом з повітрям, що потрапило в систему, відводяться по дренажних трубках у паливний бак. У нього також зливається паливо, що проникло в порожнини пружин форсунок. Паливні баки, застосовувані на автомобілях з дизельними двигунами, розраховані на великий запас ходу (350-400 км); установлюють їх на кронштейнах, закріплюючи хомутами.

Усередині паливних баків виконані перегородки, що підвищують їхню міцність і запобігають хлюпанню палива.

У корпус бака уварена заливна горловина з герметично закриваючоюся пробкою, у якій розташовані два клапани: впускний, що відкривається при зниженні тиску до 0, 097- 0, 098 МПа, і випускний, що відкривається при підвищенні тиску в баці до 0, 11-0, 115 МПа.

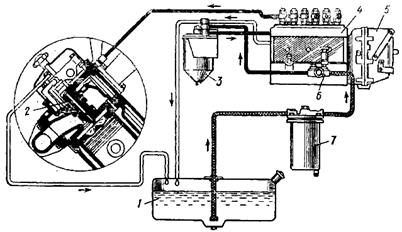

Рис. 1. Принципова схема системи живлення дизельного двигуна:

1 - паливнийбак; 2 - форсунка; 3 - фільтртонкогоочищенняпалива; 4 - паливний насос високого тиску; 5 - регулятор; 6 - паливний насос низького тиску; 7 - фільтр грубого очищення палива
