Опис схеми повірки амперметра та вольтметра
|
|
В роботі потрібно здійснити повірку методом порівняння амперметра та вольтметра рисунки 1, 2, 3.

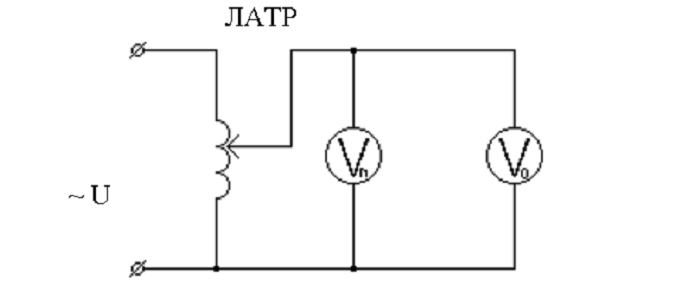

Рисунок 1 Схема повірки вольтметра типу Е378 методом порівняння
Рисунок 2 Схема повірки амперметра типу Е378 методом порівняння
|
Рисунок 3 Схема повірки вольтметра типу М285К методом порівняння
У схемах на рисунках 1 і 3 – VП – вольтметр, що повіряється; V0 – зразковий прилад (для схеми 1: вольтметр магнітоелектричної системи типу Е59 класу 0, 5;
У схемі рисунка 2, АП – амперметр, що повіряється; А0 – зразковий амперметр феродинамічної системи типу Д57, класу 0, 1.
Для схеми 3: вольтметр магнітоелектричної системи типу М243 класу 0, 2).
Для зміни напруги та струму на вході схем включаються: лабораторний автотрансформатор (ЛАТР) схеми 1, 2; реостат на 160 Ом, схема 3. Для обмеження струму в колі (рисунок 2) використовується додатковий опір на 2 Ома.
На вхід схеми 1, 2 подається змінна напруга 220В, 50Гц; а схеми 3 постійна напруга 20 В з джерела постійної напруги
|
|
