Зброя з використанням віддачі ствола

До конструкцій з рухливим стволом відноситься зброя з довгим ходом і зброя з коротким ходом ствола.

У зброї з довгим ходом ствол і затвор перед пострілом зв'язані один з одним і знаходяться в переднім положенні під дією поворотної пружини. Після пострілу ствол і затвор, спочатку під тиском порохових газів, а потім під впливом сили інерції, сковзають назад і при цьому стискають поворотну пружину. Після удару об задню стінку і незначне ковзання вперед затвор, утримуваний спусковим механізмом, закріплюється в заднім положенні. Ствол же під дією поворотної пружини повертається в переднє положення, при цьому гільза за допомогою викидача витягається з патронника і викидається зі зброї.

Затвор рухається вперед, подає в патронник наступний патрон і замикає ствол. Зброя готова до наступного пострілу.

Для систем з довгим ходом ствола характерна низька швидкість стрільби. Причинами цього є відносно велика маса рухливих частин і почерговий рух уперед ствола і затвора. Рух важких частин, а також ударипри їхній фіксації в переднім і заднім положенні викликають значні коливання зброї, що негативно позначається на щільності стрілянини, тому такі конструкції використовуються досить рідко.

У зброї з коротким ходом ствола затвор відмикається вже після нетривалого руху ствола. Для того, щоб у достатній мері прискорити рух затвора після відмикання ствола, у механізм вбудовують так звані прискорювачі.

Автоматика в такій зброї працює надзвичайно надійно і забезпечує високу швидкість стрілянини при незначній віддачі. З цієї причини така конструкція широко використовується в станкових і крупнокаліберних кулеметах.

Автоматичний пістолет Беретта 951, калібр 9 мм

В Італії ця ручна вогнепальна зброя має кілька назв. У збройних силах воно іменується моделлю 1951, а також Бригадир. У спеціальній літературі найчастіше зустрічається скорочена назва - Модель 951.

Дія автоматики пістолета Беретта 951 засновано на використанні енергії віддачі. Він має затвор, що блокується. Модель володіє типової для пістолетів Беретта конструкцією ствола. Спосіб запирання, що виконує розташоване під стволом запірний пристрій, схожий на принцип роботи автоматичного пістолета Вальтер Р1 (ФРН).

Після вильоту кулі ствол зі зчепленим затвором під дією віддачі рухається назад. Після короткого ходу ствола і затвор розчіплюються, і ствол опускається вниз у паз затвора. Затвор, рухаючи далі назад, витягає гільзу з патронника і при русі вперед під дією стиснутої зворотно-бойової пружини, розташованої під стволом, досилає в патронник черговий патрон і повертає ствол у вихідне положення. Під час цього процесу запірний пристрій знову повертається нагору, а ствол і затвор з'єднуються між собою. Перевага моделі полягає в тім, ствол постійно зберігає напрямок пострілу і пересувається тільки по прямої лінії. Оскільки точність улучення самозарядного пістолета з блоковим затвором дуже висока.

Цей принцип конструкції використовувався для усіх версій пістолета Беретта 92 і розробленого на його основі зброї.

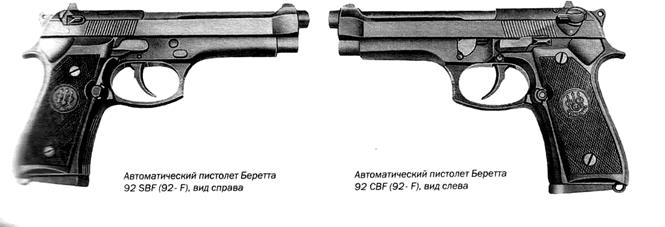

Автоматичний пістолет Беретта 92, калібр 9 мм

Серійне виробництво стандартної моделі було почато в 1976 році. Він відноситься до розробленою фірмою Pietro Beretta S.p.A. серії особистої вогнепальної зброї, до якої також належать автоматичні пістолети моделей 81 і 84 і їхньої версії. Зброя цієї серії конструювалося по одному принципі, але припускало використання різних видів патронів: модель 81 — серії Браунінг 7, 65x17 HR; модель 84 — серії Браунінг 9x17; модель 92 — серії Парабелум 9x19.

В автоматичному пістолеті Беретта 92 використовується енергія віддачі, затвор блоковий для одиночного вогню, він працює тому ж принципові, що і пістолет Беретта 951. Ємність магазина збільшена до 15 патронів. Оскільки подача патронів здійснюється з дворядного магазина, товщина пістолі та складає 37 мм, рукоятка виконана з алюмінію.

Штатний пістолет італійських збройних сил, тому що й у більш ранніх моделях, має кнопку фіксатора магазина. Запобіжник виконаний у виді поворотного важільця, закріпленого під салазками затвора. Про наявність патрона в патроннику свідчить виступаючий викидач.

Автоматичні пістолети Берета 81, калібр 7, 65мм, Берета 84, калібр 9мм, Берета 93R, калібр 9мм побудовані за принципом пістолета Берета 951, Берета90, калібр 7, 65мм побудований на принципі енергії віддачі затвора, ствол нерухомий, дальність ефективної дії 15 м.
